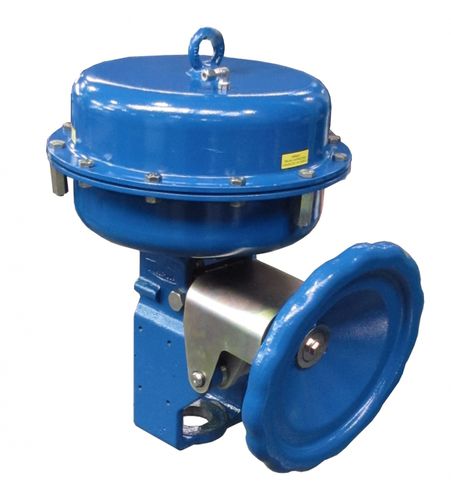

Attuatore per valvola pneumatico P1/R1

linearea membrana

Gli attuatori pneumatici a membrana a molle multiple del tipo P1/R1 sono utilizzati come dispositivi di comando per il controllo di valvole di regolazione e altri elementi di regolazione nell'automazione industriale. Sono prodotti nelle seguenti varietà: azione semplice (aria - estensione dello stelo) - tipo P1 azione inversa (aria - inverte lo stelo) - tipo R1 ad azione semplice, con azionamento manuale - tipo P1B ad azione inversa, con azionamento manuale - tipo R1B Precisione di posizione - ±2,5% del campo di corsa nominale Isteresi - ±2,5% della corsa nominale Azionamento manuale - laterale Numero di cicli - min. 250.000 cicli - esecuzione standard, min. 1.000.000 cicli - esecuzione speciale totale reversibilità del funzionamento e possibilità di cambiare la gamma delle molle - senza parti aggiuntive costruzione rigida dell'attuatore a giogo fuso ampia gamma di forze disponibili dipendenza lineare dello spostamento dello stelo dalla pressione di controllo grazie all'utilizzo di diaframmi con superficie attiva fissa diverse gamme di molle ottenute cambiando il numero di molle e/o modificando la posizione degli elementi distanziatori possibilità di equipaggiare l'attuatore con un comando laterale manuale, un posizionatore pneumatico o elettropneumatico, finecorsa, riduttore di filtro, valvola elettropneumatica a tre vie, valvola di blocco trasmettitore di posizione lunga durata dei diaframmi, delle molle e delle tenute peso e ingombro ridotti
