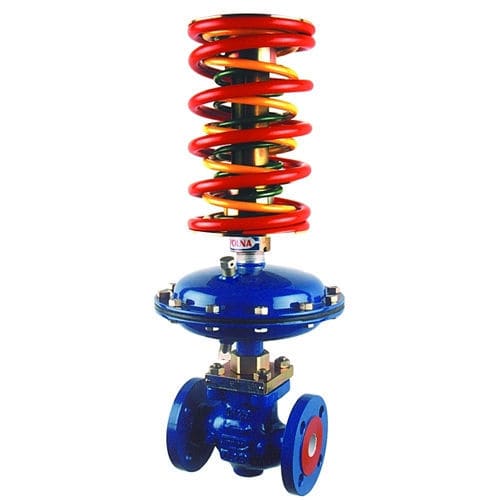

Regolatore di pressione per vapore ZSN 3
per ariaper acquaper gas

regolatore di pressione per vapore
regolatore di pressione per vapore
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Fluido
per acqua, per gas, per aria, per vapore
Tecnologia
a diaframma
Numero di stadi
monostadio
Materiale
in ghisa, in acciaio al carbonio, in ghisa di acciaio
Applicazioni
industriale
Altre caratteristiche
con flangia, ad effetto diretto, a regolazione fissa
Pressione

10 bar, 16 bar, 25 bar, 40 bar
(145,04 psi, 232,06 psi, 362,59 psi, 580,15 psi)

Portata

Max.: 200 m³/h
(7.062,93 ft³/h)

Min.: 1 m³/h
(35,31 ft³/h)

Diametro dell'orifizio

Max.: 150 mm
(5,906 in)

Min.: 15 mm
(0,591 in)

Temperatura

Max.: 200 °C
(392 °F)

Min.: 0 °C
(32 °F)

Descrizione

I regolatori sono utilizzati per controllare la pressione preimpostata negli impianti di processo collegati all'uscita della valvola di regolazione. Sono utilizzati nei sistemi di teleriscaldamento, nei processi industriali in acqua per controllare il flusso di acqua fredda e calda, vapore, aria e gas non combustibili. L'utilizzo con altri fluidi è soggetto a consultazione con il produttore. Possiamo adattare la valvola di regolazione alle vostre esigenze individuali. Corpo - ghisa grigia EN-GJL 250 ghisa duttile EN-GJS 400-18 acciaio fuso al carbonio GP 240 GH acciaio fuso resistente agli acidi GX5CrNiMo 19-11-2 Otturatore e sede - acciaio resistente agli acidi X6CrNiMoTi 17-12-2 Corpo attuatore - acciaio al carbonio S235JRG2C acciaio resistente agli acidi X6CrNiTi 18-10 Membrana - EPDM + tessuto di poliestere I regolatori sono utilizzati per controllare la pressione preimpostata negli impianti di processo collegati all'uscita della valvola di regolazione. Sono utilizzati nei sistemi di teleriscaldamento, nei processi industriali in acqua per controllare il flusso di acqua fredda e calda, vapore, aria e gas non combustibili. L'utilizzo con altri fluidi è soggetto a consultazione con il produttore. Il regolatore è composto da tre unità principali fissate temporaneamente: valvola, attuatore e regolatore. Valvola di regolazione, a porta singola con otturatore bilanciato. Connessioni flangiate del corpo valvola con la parte frontale della valvola come da: PN-EN 1092-1:2010 e PN-EN 1092-2:1999 per PN10; 16; 25; 40 PN-EN 1759-1:2005 per CL 150; CL 300. Lunghezza della struttura secondo: PN-EN 60534-3-1:2000 - Serie 1 - per PN10; 16; 25; 40; Serie 37 - per CL150; Serie 38 - per CL300. Attuatore a membrana (area effettiva della membrana di 80 cm2), con custodia a incastro, o attuatore a membrana (area effettiva della membrana di 160 cm2), con custodia imbullonata.

---
