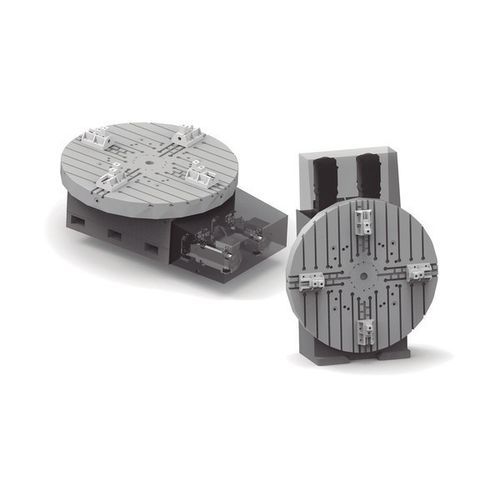

Tavola rotante azionata a motore PHT

orizzontaleverticaleCNC

Panoramica
La tavola rotante PHT/PHVT è una tavola a doppia funzione progettata per tornitura e fresatura di precisione in applicazioni CNC pesanti. Utilizzabile in posizione orizzontale e verticale, offre opzioni modulari configurabili in base alle esigenze di processo.

Caratteristiche principali

• Capacità combinata di tornitura e fresatura.
• Cambio a 2 rapporti per maggiore flessibilità operativa.
• Azionamento di rotazione "TWIN DRIVE" con gioco ridotto.
• Sistema di bloccaggio idraulico automatico.
• Dimensioni e opzioni configurabili secondo le specifiche del cliente.
• Adattabile a diversi modelli di encoder.

Sistema TWIN DRIVE per coppie elevate
Il TWIN DRIVE eroga coppie elevate con gioco minimo, consentendo lavorazioni stabili sotto carichi di taglio pesanti. Diametri disponibili da Ø1200 a Ø2500 mm; coppia di tornitura fino a 1.700 Nm; coppia di fresatura fino a 15.000 Nm.

Bloccaggio idraulico automatico per fissaggi stabili
Il bloccaggio idraulico automatico fissa la tavola con una coppia di serraggio fino a 50.000 Nm, garantendo rigidità e ripetibilità nelle operazioni in posizione orizzontale e verticale.

Dimensioni / Prestazioni
Diametri disponibili: Ø1200 a Ø2500 mm
Coppia di tornitura (max): 1.700 Nm
Coppia di fresatura (max): 15.000 Nm
Coppia di bloccaggio (bloccaggio idraulico): fino a 50.000 Nm
Capacità di carico: 5 T a 50 T a seconda di diametro e orientamento

Integrazione CNC e personalizzazione
Progettata per integrazione in linee CNC e automazione multi-asse. Design modulare che consente opzioni encoder personalizzate, configurazioni specifiche della tavola e adattamenti dimensionali per processi dedicati, migliorando efficienza e precisione.

Caratteristiche / Specifiche tecniche

• Funzione: Doppio scopo (tornitura e fresatura)
• Orientamento: Utilizzo orizzontale e verticale
• Serie / Modello: PHT / PHVT
• Diametri disponibili: Ø1200 — Ø2500 mm
• Coppia di tornitura (max): 1.700 Nm
• Coppia di fresatura (max): 15.000 Nm
• Coppia di bloccaggio (bloccaggio idraulico): fino a 50.000 Nm
• Capacità di carico: da 5 T a 50 T (dipende da diametro e orientamento)
• Trasmissione: Azionamento rotativo TWIN DRIVE
• Cambio: Riduttori a 2 rapporti
• Bloccaggio: Sistema di bloccaggio idraulico automatico
• Encoder: Adattabile a diversi modelli di encoder (opzioni personalizzate)
• Integrazione: Progettato per integrazione CNC e automazione multi-asse
• Personalizzazione: Configurabile secondo processo ed esigenze dimensionali del cliente
