Modulo di controllo movimento distribuito multiassiale ZH3

integratomodularead uso industriale

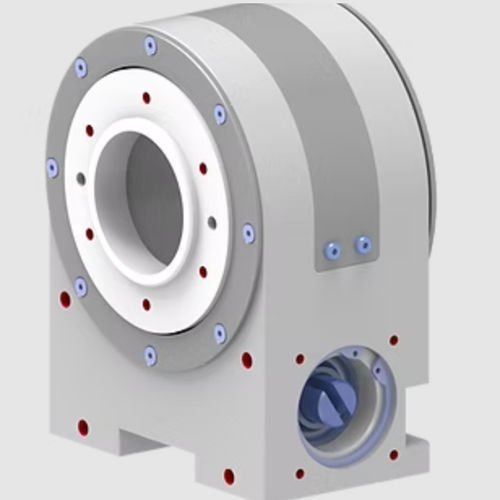

Il modulo multiasse ZH3 di Zeilhofer Handhabungstechnik è un modulo compatto di rotazione e azionamento per movimenti di posizionamento e rotazione precisi nello spazio. Eroga una coppia nominale di 250 Nm e assorbe una forza radiale fino a 1.200 N e una forza assiale fino a 1.000 N. Il modulo non è un dispositivo di sollevamento e non ha portata; muove e posiziona utensili, sistemi di presa o avvitatori. Funziona in modo pneumatico, elettropneumatico o elettrico.

Le applicazioni tipiche sono la rotazione di un'attrezzatura nella posizione desiderata e l'alloggiamento di un avvitatore, di cui lo ZH3 guida il movimento rotatorio e assorbe la coppia di reazione. Il modulo può essere equipaggiato con utensili direttamente tramite l'albero cavo.

Lo ZH3 è concepito come estensione dei sistemi di movimentazione di Zeilhofer. Aggiunge un asse rotante motorizzato ad assi di sollevamento, manipolatori e ausili di sollevamento e trasforma un dispositivo di movimentazione in una soluzione combinata di movimento e lavorazione. Lo ZH3 può apprendere, mantenere e riadattare una posizione predefinita senza alcuno sforzo di programmazione. È prodotto presso la nostra sede di Holzkirchen, in Germania.
