Giunto doppio Double Flex 6P
flessibilea discoa soffietto

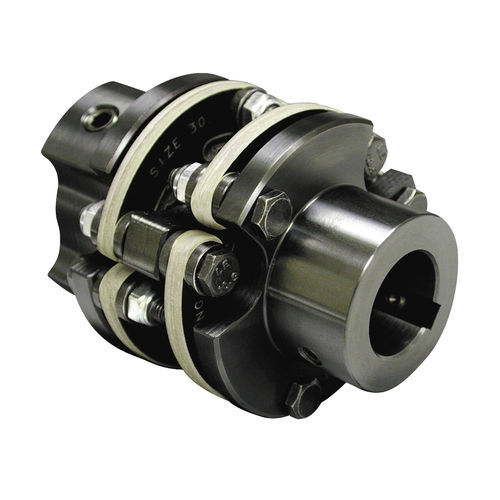

Giunto doppio - Double Flex 6P - ZERO-MAX Europe - flessibile / a disco / a soffietto
Giunto doppio - Double Flex 6P - ZERO-MAX Europe - flessibile / a disco / a soffietto
Giunto doppio - Double Flex 6P - ZERO-MAX Europe - flessibile / a disco / a soffietto - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Maggiori informazioni sul sito di ZERO-MAX Europe

Caratteristiche

Tipo
flessibile, a disco, a soffietto, a perni
Applicazioni
per trasmissione di potenza meccanica, per trasmissione, per albero di trasmissione, per idropulitrice, per bombole, per macchina da stampa, industriale, per miscelatore, per mandrino di fresatura, per alimentato e fardelli pesanti, per soffiante, per soffiante, per pompa, per turbina, per l'industria dell'imballaggio, per il settore aerospaziale, per l'industria tessile, per laminatoio, per banco di prova, per macchina utensile, per tornio, funzionamento orizzontale, per applicazioni robotiche, per compressore, con tavola rotante, per mandrino, per motore, per frantumatore, per servomotore, per macchine, per trasportatore, per macchina per carta, per riduttore, per generatore
Costruzione
compatto, mozzo-albero, doppio, a soffietto metallico, con distanziatore, in 3 parti, con morsetto, con alesaggio
Prestazioni
senza gioco, ad alta coppia, senza manutenzione, ad alta prestazione, per alta velocità, non lubrificato, per carichi pesanti
Altre caratteristiche
con misura di coppia, per problemi di allineamento, su misura, compensatore, a secco, a velocità regolabile, in posizione alta
Fissaggio
con vite di regolazione, con flangia
Coppia

Min.: 20 Nm
(14,75124 ft.lb)

Max.: 5.333 Nm
(3.933,41894 ft.lb)

Velocità di rotazione

Min.: 2.100 rpm
(13.194,69 rad.min-1)

Max.: 14.000 rpm
(87.964,59 rad.min-1)

Descrizione

La versione senza gioco Double Flex 6P del giunto a dischi in materiale composito con design a doppia cardatura consente di compensare disallineamenti molto elevati dell'albero in allineamento assiale e parallelo. Come standard, il classico design a vite fissa del Double Flex 6P può essere configurato fino a un diametro del foro di ø 152 mm e a una coppia nominale di 5.333 Nm. Il design compatto consente la trasmissione di coppie elevate nello spazio di installazione più ristretto. Design compatto a doppio cardano in versione acciaio Compensazione di grandi disallineamenti dell'albero (in particolare disallineamenti paralleli e assiali) Forze di reazione molto basse Elevata rigidità torsionale Campo di temperatura da -57 °C a 121 °C Gamma di coppie nominali da 20 a 5.333 Nm

---

Traduzione automatica  (Visualizza il testo originale in inglese)
