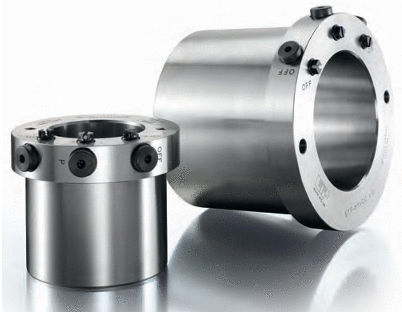

Boccola di connessione ETP-HYLOC®

di posizionamentodi smontaggiofilettata

Le boccole per alberi senza chiave sono la soluzione perfetta per connessioni sicure tra albero e mozzo e sono ideali per posizionare e bloccare i componenti dell'albero in un sistema ad alte prestazioni. Le boccole per alberi senza chiave ETP-HYLOC sono progettate per carichi molto elevati e alta precisione e rappresentano la soluzione migliore laddove le sedi per chiavette e le conicità possono indebolire o causare un'usura eccessiva degli accoppiamenti degli alberi. I dispositivi di bloccaggio senza chiave ETP-HYLOC di Zero-Max sono collegamenti idromeccanici mozzo-albero costituiti da un manicotto a doppia parete che racchiude un pistone interno. Il montaggio e lo smontaggio vengono effettuati con una pompa idraulica esterna (fornita separatamente). Quando si applica la pressione con la pompa esterna, il pistone interno si muove, espandendo i manicotti interni ed esterni in modo uniforme contro l'albero e il mozzo per formare una connessione continua e rigida. L'applicazione di una pressione inversa con la pompa esterna riporta il pistone interno nella sua posizione originale per facilitare lo smontaggio dell'ETP-HYLOC e del componente montato. NUOVE connessioni "Plug & Play Tutte le pompe standard ETP-HYLOC e ad alta pressione sono ora dotate di connettori idraulici rapidi. Questo nuovo concetto "Plug & Play" rende il funzionamento dell'ETP-HYLOC più semplice e veloce che mai. Nella flangia sono presenti tre connessioni filettate ("ON", "P" e "OFF") in direzione radiale e altrettante in direzione assiale. Ciò consente di scegliere un attacco radiale o assiale per i tubi della pompa, a seconda dello spazio disponibile per il montaggio.
