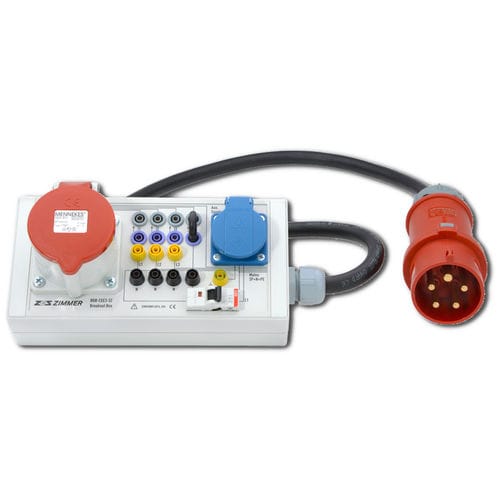

Adattatore elettrico di prova BOB-CEE3

CEEdi sicurezzamonofase/trifase

Applicazione Il breakout box BOB-CEE3 viene utilizzato per la semplice ed elegante misurazione di carichi trifase, che vengono alimentati da una presa CEE. Con questa scatola è possibile l'accesso metrologico ad ogni testa di un giunto CEE. Le correnti e le tensioni di fase possono essere intercettate e viene fornito un dispositivo di misurazione per la determinazione dei valori effettivi, della potenza, dell'energia e di altre grandezze elettriche. Sull'oggetto di misura stesso è necessario tranne che per l'interposizione della scatola senza modifiche o riparazioni sono tentato. Il design Il breakout box BOB CEE3 ha una linea di alimentazione di 2 m di lunghezza con spina CEE a 5 poli, nonché una presa CEE a 5 poli integrata nella quale è collegata la presa CEE dell'utente. Per la misura delle correnti nei conduttori L1, L2 e L3 e nel conduttore neutro N questi conduttori sono interrotti e terminati in jack standard da 4 mm. Questi martinetti sono disposti in modo che il flusso di corrente possa essere ripristinato con ponti di cortocircuito standard da 19 mm, nel caso in cui non avvenga attraverso il percorso di corrente di uno strumento di misura. Sono disponibili quattro coppie di prese per la misurazione delle tensioni L1-N, L2-N, L3-N e N-PE. Il cablaggio del breakout box è progettato per una misurazione corretta della corrente dal punto di vista dell'utente. Il breakout box ha anche una presa di sicurezza da 16 A per l'alimentazione del contatore di potenza, di un laptop o simili. Il consumo di energia ausiliaria attraverso la presa di corrente alternata per altre apparecchiature non viene misurato. Tuttavia, va notato che negli stati di funzionamento rigenerativo il consumo dell'alimentazione ausiliaria è un ulteriore consumo di energia.
