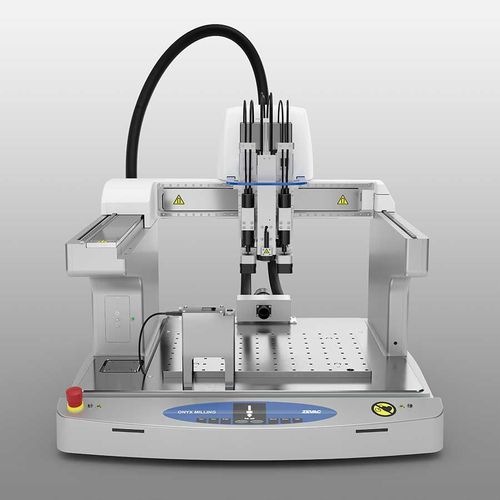

Fresatrice 3 assi ONYX

verticaleservomotorizzataindustriale

Una volta saldati, i componenti SMD possono essere rimossi dal circuito stampato o dal substrato solo utilizzando processi di dissaldatura che applicano un calore massiccio al dispositivo. Con la nuova fresatrice ONYX, i componenti SMD possono essere fresati dal substrato con estrema precisione. Ne risulta una superficie pulita, perfetta per il posizionamento e la saldatura di nuovi componenti. Caratteristiche principali - Mandrino di precisione ad alta frequenza fino a 80`000 min-1 - Intero processo senza cambio di utensile - Diversi utensili con rivestimento in diamante - Calibrazione automatica dell'utensile in direzione X / Y e Z - Motori lineari X e Y - Precisione di processo, precisione in μm - Dispositivo di scarico integrato nella testa di lavorazione - Elaborazione dei dati di immagine dall'alto verso il basso - Supporto per circuito stampato - Software applicativo di fresatura ONYX Rimozione precisa dei componenti La polvere e le particelle prodotte dal processo di fresatura vengono completamente aspirate nella camera di lavorazione chiusa. La saldatura residua tra il circuito stampato e il componente può essere rimossa meccanicamente e delicatamente fino a un'altezza esattamente definibile. Nello stesso processo è possibile rimuovere anche il potenziale materiale di "sotto-riempimento". Grazie alla fresatura parallela delle saldature esistenti, è possibile preparare circuiti stampati, schede master o substrati per l'inserimento di nuovi componenti. Il substrato non viene danneggiato dal processo di fresatura e fornisce condizioni superficiali eccellenti per il processo di saldatura dei nuovi componenti e i componenti vicini non vengono influenzati. I nuovi componenti possono essere posizionati e saldati immediatamente con altri prodotti Zevac, ad esempio con l'ONYX 29.
