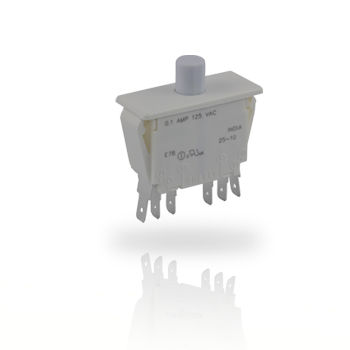

Pulsante E/F7 Series

Pulsante serie E/F7 -Interruttore a pulsante a due poli per montaggio a pannello -Versioni momentanee, Push-Pull (reset) e Cheat Interlock -Molla a spirale a lunga durata, meccanismo a scatto -Disponibili versioni a vita estesa approvate dall'agenzia Approvazione -VDE disponibile su modelli selezionati (Serie F) -Fissaggio a scatto su pannello Specifiche tecniche -Serie Interruttore a pannello -Elettrico -Temperatura dell'ambiente - da 40° a + 85°C -Gradazione di infiammabilità UL94V-O -Materiali -Custodia in poliestere termoplastico, -Valox (versioni unipolari), -Vandar (versioni bipolari) -Actuator Acetalica termoplastica (Serie E), Valox -Terminali* Ottone -Lama mobile Berillio Rame Berillio -Spring Acciaio inox -Contatti -E65, E/F69, E/F77, E/F79 -E/F68, E/F78 -AgCdO -Au (Punto di incrocio) -* I terminali comuni sono placcati - i restanti terminali non sono placcati. -Approvazioni ❶ -Codice di approvazione -UL E -VDE & UL F -Confi guration ❷ -Codice di confinamento -Palo a cerniera versione 6 -Versione a doppio polo 7 -Actuator ❹ -Tipo di terminale Codice -Basico momentaneo 00A -Push-pull momentaneo 20A -Momento (cheat interlock) 30A -Pulsante breve momentaneo 40A -Momento per l'attuatore ausiliario 50A -Terminali -Terminali serie -E68, E69, E77, E78, E79 Terminale Q.C. 4,8 x 0,5 mm -E65, E75, F68, F69, F77, F78, F79 Terminale Q.C. 4,8 x 0,8 mm
