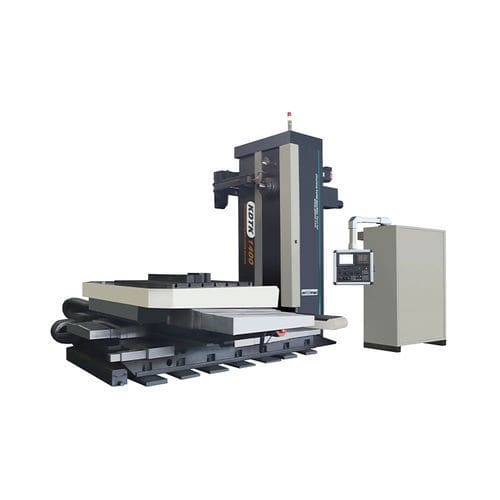

Alesatrice-fresatrice CNC KDTK1250/1400

verticale4 assidi precisione

Con controllo a quattro assi X, Y, Z, W, può essere controllato da tre assi contemporaneamente. La scatola del mandrino adotta la lubrificazione a spruzzo e il raffreddamento per garantire la stabilità termica del sistema del mandrino. Il sistema di trasmissione dell'albero principale è dotato di riduttore a due velocità ZF per migliorare efficacemente le prestazioni di taglio. Il controllo del programma di estrazione del piano di lavoro si adatta alle varie esigenze di lavorazione. Articolo - UNITÀ - KDTK1250 - KDTK1400 Dimensioni del tavolo - mm - 1250×1250 - 1400×1600 Coppia massima di taglio rotativo della tavola - Kgf.m - 650 - 625 Peso massimo di carico - t - 5 - 10 Scanalatura a T della tavola (numero×larghezza×spazio) - mm - 9×22×130 - 7×22×200 Intervallo di lavorazione - Distanza dal centro del mandrino alla tavola - mm - 0～1800 - Distanza dall'estremità del mandrino al centro del tavolo - mm - 85～2385 Mandrino - - - Foro conico del mandrino - - BT50 - Gamma di velocità del mandrino - giri/min - 5～3000 Coppia massima di uscita del mandrino - Nm - 1280 - - - Coppia massima di uscita del mandrino - Nm Avanzamento - - - Coppia motore X/Z (potenza) - Nm（kW） - 38（6） - Coppia motore Y (potenza) - Nm（kW） - 53（9） - Coppia motore W (potenza) - Nm（kW） - 22（4） - Coppia motore B (potenza) - Nm（kW） - 30（7） - Velocità di avanzamento del taglio X/Y/Z - mm/min - 10～5000 - Velocità di avanzamento X/Y/Z - m/min - 12/10/10 Precisione - - - Precisione di posizionamento (X/Y/Z) - mm - 0,01 - - - Precisione di posizionamento (X/Y/Z) - mm - - 0,01 precisione di posizionamento (X/Y/Z ) - mm - 0,025 - Unità di ingresso minima (X/Y/Z) - mm - 0,001 - Precisione di posizionamento ripetuta dell'asse B - Sec. - 4 - Precisione di posizionamento dell'asse B - Sec. - 10 - Unità di ingresso minima (asse B) - grado - 1 - 0,001 Utensile - - - Capacità utensile - - 60 - Tempo di cambio utensile (APC) - Sec. - 13 - Altri - - - Controllore - - FANUC 0i MF（1） - Peso netto - t - 22 - Dimensioni d'ingombro (LxL×H) - mm - 6500x6100x3830 (con convogliatore trucioli)
