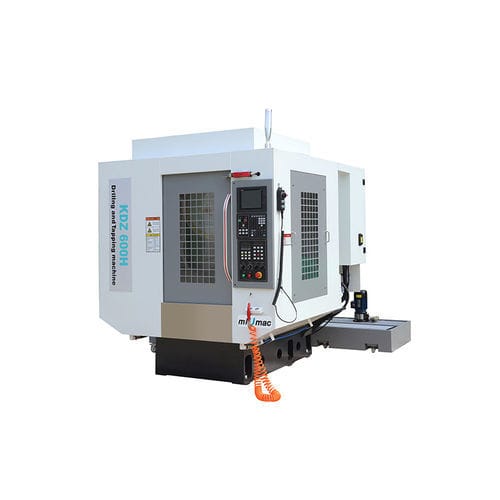

Foratrice-maschiatrice CNC KDZ600H

3 assi

Basamento, colonna, sella, tavola e scatola mandrino ad alte prestazioni sismiche in ghisa grigia di alta qualità, con buona stabilità termica ed elevata resistenza agli urti. L'albero principale adotta il mandrino diretto BT30/20000, standard di raffreddamento oll. Dotato di un dispositivo di lubrificazione automatica centralizzata, con una lubrificazione sufficiente. Voce - Unità - KDZ600H Viaggio Corsa degli assi X/Y/Z - mm - 600/400/300 Distanza tra il centro del mandrino e la guida della colonna - mm - 464 Distanza tra l'estremità del mandrino e la tavola - mm - 150~450 Piano di lavoro - - Dimensioni del tavolo - mm - 700×420 Scanalatura a T (larghezza×numero×distanza) - mm - 14×3×120 Peso massimo di carico - kg - 250 Mandrino Foro/diametro del cono del mandrino - - BT30/φ100 Alimentazione Velocità di movimento rapido asse X/Y - m/min - 0-48 Velocità di movimento rapido asse Z - m/min - 0-48 Coppia motore X/Y/Z - Nm - 8/8/12 Guida asse X/Y - mm - 30 Guida asse Z - mm - 30 Precisione di posizionamento (X/Y/Z ) - mm - ≤0,006 Precisione di posizionamento ripetuto (X/Y/Z) - mm - ≤0,004 Sistema di cambio utensile Capacità del magazzino utensili - - 21 Dimensione massima dell'utensile (con utensile adiacente) - mm - Ф60 Dimensione massima dell'utensile (senza utensile adiacente) - mm - Ф80 Peso massimo dell'utensile - kg - 2 Lunghezza massima dell'utensile - mm - 200 Tempo di cambio utensile (T-T) - Sec. - 1,1 Altri Metodo di scarico del mandrino - - Meccanico Metodo di collegamento del motore degli assi X/Y/Z - - Connessione diretta Lamiera della macchina - - Completamente chiusa Dimensioni complessive - mm - 1750×2345×2200 Sistema CNC - - FANUC 0i MF（5）
