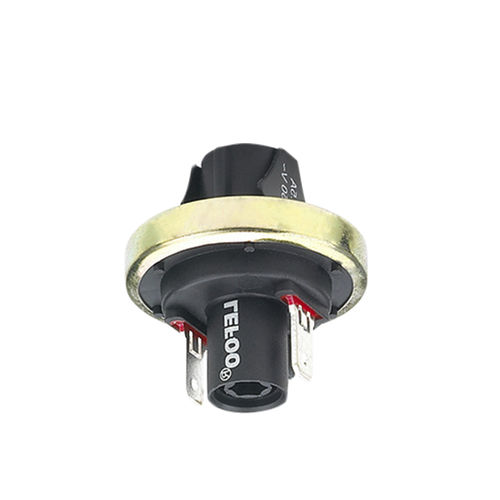

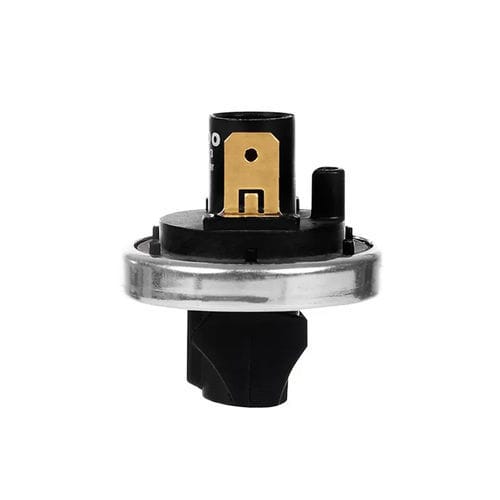

Pressostato a membrana LFS-03

differenzialeper gasindustriale

LFS-03 può essere applicato al rilevamento di pressione positiva o negativa. Può essere utilizzato come manometro o pressostato differenziale senza quasi nessuna isteresi. Se sono necessari 2 punti di commutazione, è necessario utilizzare 2 pressostati con tarature diverse. Il metodo di fissaggio dei terminali a linguetta al corpo dell'interruttore non consente una tenuta all'aria assoluta. L'interruttore non è quindi consigliato per applicazioni in cui è necessario mantenere il vuoto statico. Tuttavia, su richiesta, sono disponibili modelli speciali con molla di pressione aggiuntiva che consentono di collegare il vuoto al lato di ingresso della pressione. Modello LFS-03 Funzione elettrica 1 polo NO 1 polo NC Valutazione dell'interruttore 1 polo NO: 2.5(0.5) A 250V~1E4 1 A250 V~5E4 (max 800 mbar) 20 mA 250 V~5E4 (max 800 mbar) 1 Polo NC: 2.5(0.5) A 250V~1E4 0.5 A250 V~5E4 (max 800 mbar) 20 mA 250 V~5E4 Temperatura Ambiente: da -10 a +85℃ Connessioni elettriche Terminali a linguetta 6,4 x0,8 mm Terminali a linguetta 4,8 x0,8 mm (solo 1 polo NO) Range di pressione Pressione: Da +15 a +2500 mbar Tolleranza: +/- 10% NO; +/- 15% NC Vuoto: da -600 a -15 mbar Tolleranza: +/- 15% Collegamenti della linea di campionamento Pressione e vuoto: Ingresso 4,0 o 5,5 mm (fino a 500 mbar) Ingresso filettato M10 x1 mmo 1/4 di gas Isteresi dell'interruttore Quasi nessuna isteresi Pressione massima di esercizio 3000 mbar Medio Solo gas non pericoloso Metodi di fissaggio Clip in plastica (solo nella versione con ingresso) Materiali Parte inferiore del corpo: PA 66 Parte superiore del corpo: PA 66 Regolare. la vite: PA 66 Parti a contatto con il trasporto: Ottone Argento placcato in ottone (placcatura in oro su richiesta) Membrana: Nitrile, EPDM, (Silicone, Perbunan su richiesta) a seconda dell'applicazione
