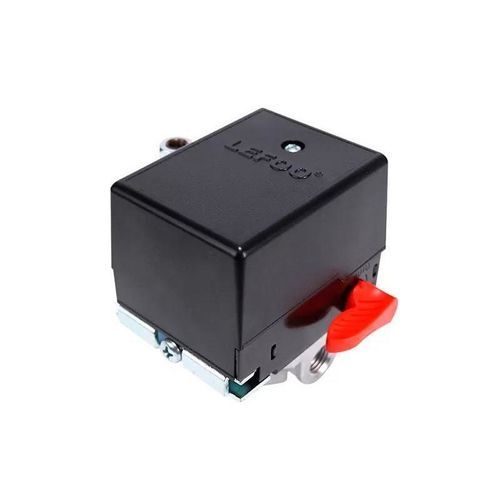

Pressostato meccanico LF15

differenzialeNCG 1/4

Panoramica
I pressostati della serie LF15 regolano la pressione nei serbatoi dei compressori d'aria per operare tra due valori di pressione preimpostati. Sono disponibili versioni con o senza valvola di scarico; la valvola riduce il carico del motore durante il riavvio. Opzione maniglia per spegnimento manuale. La base a quattro vie semplifica l'installazione di componenti ausiliari.

Parametri
Modello: LF15
Mezzo: Aria; gas non infiammabili, non pericolosi e non corrosivi
Intervallo di regolazione della pressione: 0,3–1,2 MPa
Intervallo di pressione differenziale: 0,15–0,45 MPa
Impostazioni di fabbrica: configurabili in base alle esigenze del cliente
Tolleranza del punto di impostazione della pressione: ≤5% (valore di pressione di esercizio)
Pressione massima di esercizio: 1,2 MPa
Tensione/corrente/frequenza nominali: 120 VAC / 240 VAC, 26 A / 20 A, 50 Hz / 60 Hz
Modalità di contatto: NC (normalmente chiuso)
Tipi di connettori: Femmina-1-Porta, Maschio-1-Porta, F/M-2-Port, Femmina-4-Porta
Filettature interfaccia: NPT1/4, R1/4, G1/4 (personalizzabili)
Valvola di scarico: opzionale; direzione e diametro liner personalizzabili
Diametri liner disponibili: φ6,0 mm, φ6,4 mm, φ6,5 mm (personalizzabili)
Modalità manuale: opzionale (maniglia di spegnimento manuale)
Temperatura di esercizio: -20 °C a 80 °C
Resistenza alla tensione: sopporta 2500 V per 1 minuto senza guasto
Orientamento di installazione: verticale o orizzontale
Grado di protezione: IP20

Dimensioni
I disegni dimensionali e le immagini prodotto sono disponibili come riferimento per l'installazione.

Documenti

• Pressostato per compressore d'aria LF15 (PDF)
• Certificato CSA - Pressostato LF15 (PDF)

Caratteristiche tecniche

• Modello: LF15
• Applicazione: controllo della pressione nei serbatoi del compressore tra due valori preimpostati
• Intervallo di regolazione: 0,3–1,2 MPa; differenziale: 0,15–0,45 MPa
• Pressione massima di esercizio: 1,2 MPa
• Specifiche elettriche: 120 VAC / 240 VAC, 26 A / 20 A, 50/60 Hz
• Modalità di contatto: NC
• Opzioni di connessione e filettature: porte Femmina/Maschio e NPT1/4, R1/4, G1/4 (personalizzabili)
• Valvola di scarico e maniglia di spegnimento manuale opzionali
• Temperatura di esercizio: -20 °C a 80 °C; grado di protezione IP20
• Tolleranza punto di impostazione ≤5%; prova di tenuta a 2500 V / 1 min
