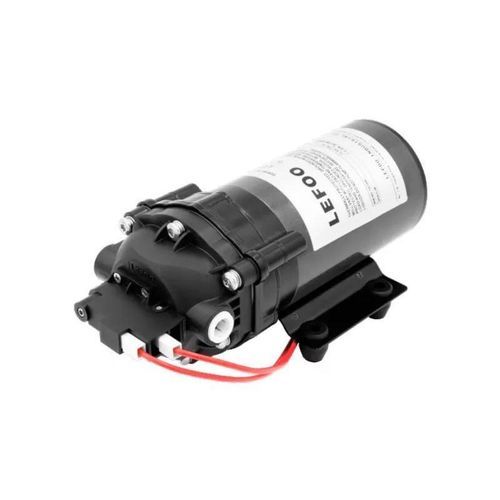

Pompa a membrana LFP0075T series

ad acquaa motore DCautoadescante

Dati e curve delle prestazioni
I dati sono stati testati con pressione di ingresso 0 PSI, temperatura ambiente e dell'acqua 25℃ e tensione 12V DC. I risultati si riferiscono a tubo 3/8"; l'uso di altri diametri influisce sui valori.

Parametri di prestazione
Pressione di mandata (PSI) | Portata (GPM) | Portata (LPM) | Corrente (A)
0 | 0.75 | 2.84 | 1.20
10 | 0.71 | 2.70 | 1.49
20 | 0.68 | 2.56 | 1.79
30 | 0.64 | 2.41 | 2.07
40 | 0.60 | 2.27 | 2.36
50 | 0.56 | 2.13 | 2.65
60 | 0.51 | 1.92 | 2.93
70 | 0.48 | 1.81 | 3.22

Curva di aumento della temperatura
La curva è misurata a 25℃ ambiente, ingresso 0 PSI e pressione di esercizio 70 PSI. Per proteggere il motore, la protezione termica interviene quando la temperatura dell'alloggiamento raggiunge circa 73℃; il motore riprende il funzionamento dopo il raffreddamento. I dati sono indicativi e variano con l'installazione, il fluido e l'ambiente.

Selezione / Pressione di chiusura
Selezione | Tensione nominale | Pressione ingresso | Portata di lavoro | Corrente di lavoro | Aspirazione | Pressione di chiusura | Corrente massima | Connessione
LFP0075T-30070 | 12V DC | 0 PSI | 0.75 GPM | ≤2.0 A | ≥2 M | 70 PSI | ≤3.8 A | raccordo rapido femmina 3/8" (NPT 3/8" filettatura)
LFP0075T-30060 | 12V DC | 0 PSI | 0.75 GPM | ≤2.0 A | ≥2 M | 60 PSI | ≤3.6 A | raccordo rapido femmina 3/8"
LFP0075T-30050 | 12V DC | 0 PSI | 0.75 GPM | ≤2.0 A | ≥2 M | 50 PSI | ≤3.3 A | raccordo rapido femmina 3/8"
LFP0075T-30040 | 12V DC | 0 PSI | 0.75 GPM | ≤2.0 A | ≥2 M | 40 PSI | ≤3.0 A | raccordo rapido femmina 3/8"
LFP0075T-30030 | 12V DC | 0 PSI | 0.75 GPM | ≤2.0 A | ≥2 M | 30 PSI | ≤2.7 A | raccordo rapido femmina 3/8"

Note
I dati di prestazione e temperatura sono forniti a scopo di riferimento; le prestazioni effettive dipendono dall'installazione, dal diametro del tubo, dal tipo di fluido e dalle condizioni ambientali.

Caratteristiche / specifiche tecniche

• Modello: LFP0075T
• Marca: LEFOO
• Tipo: Pompa di erogazione a richiesta, 12V DC
• Tensione nominale: 12V DC
• Portata nominale: 0.75 GPM (≈2.84 LPM) a 0 PSI
• Intervallo di pressione testato: 0–70 PSI
• Corrente di esercizio tipica: ≤2.0 A (varia con la pressione)
• Corrente massima (dipende dalla variante): fino a ≤3.8 A
• Aspirazione: ≥2 M
• Selezioni pressione di intercettazione: 30 / 40 / 50 / 60 / 70 PSI
• Connessione: raccordo rapido femmina 3/8" (NPT 3/8" filettatura)
• Protezione termica: protezione nel corpo, stacco ≈73℃
• Condizioni di prova: ingresso 0 PSI, acqua e ambiente 25℃, 12V DC, tubo 3/8"
• Documentazione: datasheet PDF e disegni dimensionali disponibili
