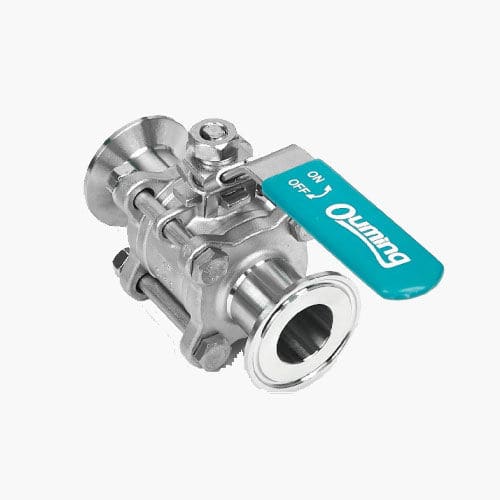

Il coperchio a sfera può essere collegato allo stelo della valvola per formare una struttura a sfera a 90 gradi. Viene utilizzata principalmente per l'interruttore della condotta, l'interruzione di emergenza e l'apertura a forma di V del nucleo sferico può essere progettata anche per ottenere la funzione di regolazione del flusso.
Standard di progettazione:
ANSI B16.34, API608.
Standard di spessore della parete:
ANSI B16.34, EN12516-3.
Standard di filettatura:
ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO7/1;JIS B0203.
Standard di saldatura a bicchiere:
ASME B16.11.
Standard per la saldatura di testa:
ASME B16.25/ISO1127/EN12627.
Standard per le estremità delle flange:
ASME B16.5 CLASSE 150/300; EN1092-1; HG20592 GB/T9113; PN10-PN40; JIS B2238 10K/20K.
Standard di prova:
API 598; EN 12266.
Dati tecnici
Materiale del corpo
Acciaio al carbonio, acciaio inox, acciaio legato, acciaio duplex, ecc.
Requisiti speciali NACE MR-01-75/NACE MR-01-03
Faccia a faccia
ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002
Ispezione visiva
MSS SP-25
Ispezione dei materiali
Test PMI---Analisi chimica
UT---Test ad ultrasuoni
RT---Test radiografico
MT---Test magnetico
NDT Test non distruttivo
Ispezione dimensionale
Secondo i disegni
Ispezione e prova delle valvole
EN12266, API598, ECC
---
