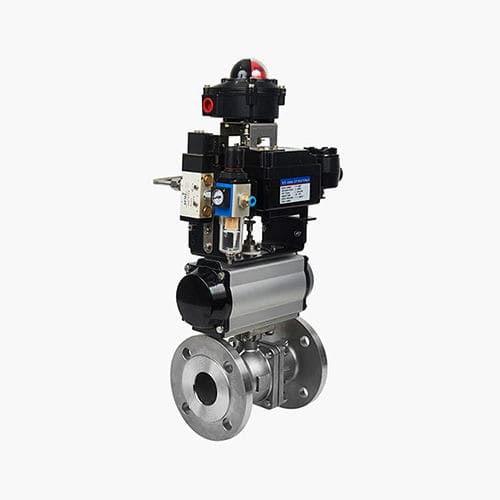

Valvola a sfera

pneumaticadi regolazionecon flangia

Struttura della valvola a sfera: è composta da un corpo valvola e da due coperchi valvola combinati con un nucleo a sfera. Il nucleo sferico è collegato all'asta della valvola e l'asse può essere ruotato di 90 gradi per realizzare la funzione di apertura e chiusura. È utilizzata principalmente per l'interruttore della condotta, l'interruzione di emergenza e l'apertura a forma di V del nucleo sferico può essere progettata anche per ottenere la funzione di regolazione del flusso. Standard di progettazione: GB/T12237;DIN3357;EN12516-1;ASME B16.34;API608 Standard di spessore della parete: ANSI B16.34, EN12516-1 Standard per l'estremità della flangia: GB/T9113;HG20592;DIN1092;ASME B16.5;JIS B2238 Standard di collaudo: GB/T 26480;DIN3230;API 598;EN 12266 Materiale del corpo Acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio duplex, ecc. Requisiti speciali NACE MR-01-75/NACE MR-01-03 Faccia a faccia ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Estremità flangiate RF, FF, RTJ ASME B16.5 CLASSE 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Terminali BW con saldatura testa a testa ASME B16.25, ISO1127/EN12627 Estremità SW con saldatura a bussola ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Altro design Progettazione antistatica, progettazione automatica dello scarico di pressione, progettazione dell'iniezione di grasso di emergenza, valvola di scarico, progettazione anticorrosione, progettazione antisolforosa, ecc Ispezione visiva MSS SP-25 Ispezione dei materiali Test PMI---Analisi chimica UT---Test ad ultrasuoni RT---Test radiografico MT---Test magnetico NDT Test non distruttivo Ispezione dimensionale Secondo i disegni Ispezione e prova delle valvole EN12266, API598, ECC
