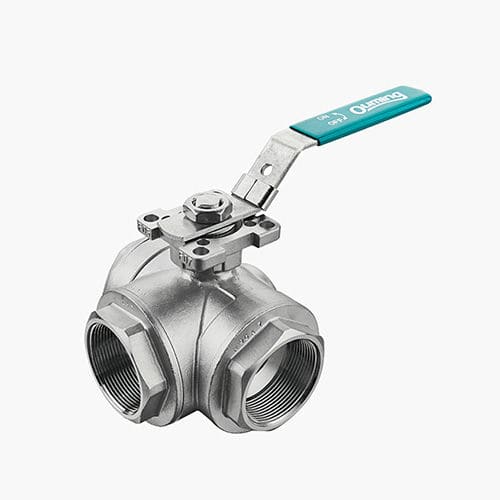

La struttura della valvola direzionale è composta da 1 corpo valvola, 1 supporto piattaforma e 4 coperchi valvola laterali combinati con nucleo a sfera fisso. Il nucleo a sfera è collegato all'asta della valvola e l'asse può essere ruotato di 90 gradi per realizzare la funzione di apertura e chiusura. Viene utilizzata principalmente per il commutatore di condutture, la derivazione di condutture e può anche progettare un'apertura a forma di X del nucleo sferico per ottenere la funzione di inversione del mezzo.
Standard di progettazione:
ANSI B16.34, API608.
Standard di spessore della parete:
ANSI B16.34, EN12516-3.
Standard di filettatura:
ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO7/1;JIS B0203.
Standard di collaudo:
API 598; EN 12266.
Progettazione
ANSI B16.34,API6D,BS5351,DIN3337
Materiale del corpo
Acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio duplex. ecc.
Requisiti speciali NACE MR-01-75/NACE MR-01-03
Faccia a faccia
ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002
Estremità flangiate RF, FF, RTJ
ASME B16.5 CLASSE 150/300;EN1092-1;HG20592 GB/T9113
PN10-PN40;JIS B2238 10K/20K
Terminali BW con saldatura testa a testa
ASME B16.25, ISO1127/EN12627
Estremità SW con saldatura a bussola
ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203
Costruzione
Corpo di tre pezzi, corpo di due pezzi, corpo di un pezzo
Porta
Foro pieno, foro ridotto, due vie, tre vie, modo del porto di mulity
Tipo di sfera
Palla galleggiante, palla fissa, valvola a sfera a forma di V, la valvola a sfera a 3 vie
Stelo
Stelo a prova di soffio
Tenuta della sede
Sede integrale del corpo, sede saldata e sovrapposta
Funzionamento della valvola
Attuatori a ingranaggi, pneumatici, idraulici, elettrici.
Con passaggi, dispositivi di bloccaggio, stelo esteso, ecc
Sicurezza antincendio
API 607 4th Editon, BS5351
Altro design
Progettazione antistatica, progettazione automatica dello scarico di pressione, progettazione dell'iniezione di grasso di emergenza, valvola di scarico, progettazione anticorrosiva, progettazione antisolforosa, ecc
---
