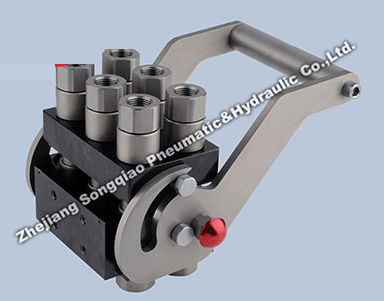

Multi-raccordo idraulico LSQ-DL series

Gli LSQ-DL/DLD hanno una struttura compatta, multiaccoppiatori manuali che offrono un'ampia gamma di soluzioni per qualsiasi applicazione che richieda il collegamento e lo scollegamento di più linee idrauliche. È possibile collegare e scollegare simultaneamente fino a 6 linee con un movimento sicuro, semplice e rapido che richiede uno sforzo ridotto. Le linee possono avere tutte la stessa dimensione o ogni linea può essere diversa dalle altre a seconda dell'applicazione. CARATTERISTICHE TECNICHE E OPZIONI Intercambiabilità: Standard interno Songqiao Connessione meccanica: Camme interne e perni di bloccaggio Sistema di connessione: Rotazione della leva Sistema di disconnessione: Rotazione della leva Materiale di costruzione e trattamento superficiale: Piastre del corpo in lega di alluminio ossidate Camme e perni in acciaio al carbonio ad alta resistenza con trattamento termico speciale. Altri componenti in acciaio al carbonio con trattamento di zincatura o nichelatura. COME USARE COLLEGAMENTO: Prima di effettuare l'accoppiamento, pulire la superficie piatta di accoppiamento dei giunti per evitare l'inclusione di sporco nel circuito. Inserire i pin di guida del multicongiungimento mobile nei fori del multiconnessione fissa e spostare la metà mobile fino a quando il contatto degli accoppiamenti si trova di fronte (fig. 1). Agendo sulla maniglia, ruotare la leva in direzione del multicongiungimento fisso (fig. 2). Continuare a ruotare finché il blocco di sicurezza non si innesta automaticamente (fig. 3). A questo punto il multicongiungimento è accoppiato e pronto a funzionare. In caso di collegamento con pressione residua nel circuito, la forza massima è richiesta solo per l'ultimo terzo del collegamento.
