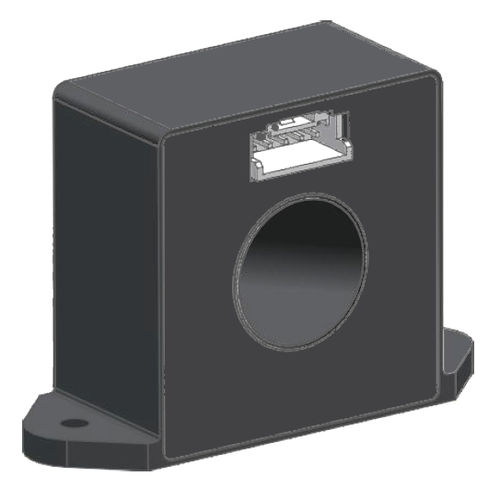

Sistema di monitoraggio della corrente residua VRCM16

per caricatori per veicoli elettriciper l'industria automobilistica

caratteristiche Modulo di corrente residua di tipo A+6mA per la protezione delle pile di ricarica EV. Uscita digitale all-in-one altamente integrata. standard Applicabile ai requisiti di corrente residua IEC 62955-2018 per RDC-PD. Applicabile a GB/T 22794 e adattato al test DC 6mA. Circuito di autocontrollo 2 che si basa sullo ZCT per generare una corrente residua CC simulata. Utilizzando VDD si genera un valore tipico = 6,53 mADC di corrente residua simulata. Questa corrente è la condizione di intervento più limitata per verificare il corretto funzionamento del sistema. Triplicazione del segnale digitale Per evitare l'oscillazione del segnale, l'uscita del segnale di intervento è stata impostata con una soglia di intervento e una soglia di recupero. Quando viene raggiunta la soglia di intervento IAT, l'uscita X-OUT si ribalta e quando la corrente diminuisce fino alla soglia di recupero IÛR, l'uscita X-OUT si ribalta di nuovo, tornando allo stato di basso livello. IÛT è impostato come valore di intervento tipico del 100% e IAR come valore di intervento tipico del 55%.
