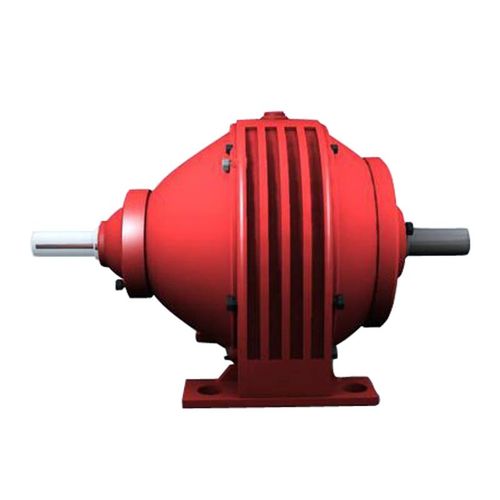

Riduttore planetario NGW Series

coassialecon flangiaad alto rendimento

Riduttori epicicloidali serie NGW Disposizione degli ingranaggi: Ingranaggi planetari Velocità di ingresso: 600~1500rpm Rapporto: 2,8~2000 Velocità lineare del riduttore: ≤20m/s Fase: 1,2,3 Fase Posizione degli alberi: Coassiale, parallelo, ad angolo retto Montato: Piede, montaggio a flangia Componenti: 1. Alloggio: Ghisa 2. Gruppo di ingranaggi: Set di ingranaggi planetari 3. Configurazione degli ingressi: Ingresso albero pieno con chiavetta 4. Configurazioni di uscita: Uscita ad albero pieno con chiavetta Modelli: Versione originale Serie NGW Posizione degli alberi: In linea 1 Palcoscenico: NGW11~NGW121 Rapporto: 2,8~12,5 2 Fase: NGW42~NGW122 Rapporto: 14~160 3 Fase: NGW73~NGW123 Rapporto: 180~2000 Nuovo design serie NGW Posizione degli alberi: In linea, albero parallelo NAD(NAF) - 1 stadio, montaggio a piedi (montaggio a flangia), in linea NAZD(NAZF) - 1 stadio, montaggio a piedi (montaggio a flangia), albero parallelo NBD(NBF) - 2 stadi, montaggio a piedi (montaggio su flangia), in linea NBZD(NBZF) - 2 stadi, montaggio a pedale (montaggio a flangia), albero parallelo NCD(NCF) - 3 stadi, montaggio a piedi (montaggio a flangia), in linea NCZD(NCZF) - 3 stadi, montaggio a piedi (montaggio a flangia), albero parallelo Riduttori epicicloidali serie NGW-L Posizione degli alberi: Coassiale Configurazione degli ingressi: Integrato con motori elettrici Montato: Montaggio con flangia 1 Palcoscenico: NGW-L11~ NGW-L71 Rapporto: 4~10 2 Fase: NGW-L42~ NGW-L122 Rapporto: 25~100 Riduttori epicicloidali serie NGW-S Posizione degli alberi: Angolo retto Gruppo di ingranaggi: Coppia conica a spirale integrata con riduttore epicicloidale 2 Fase: NGW-S42~NGW-S122 Rapporto: 11,2~80 3 Fase: NGW-S73~NGW-S123 Rapporto: 56~500
