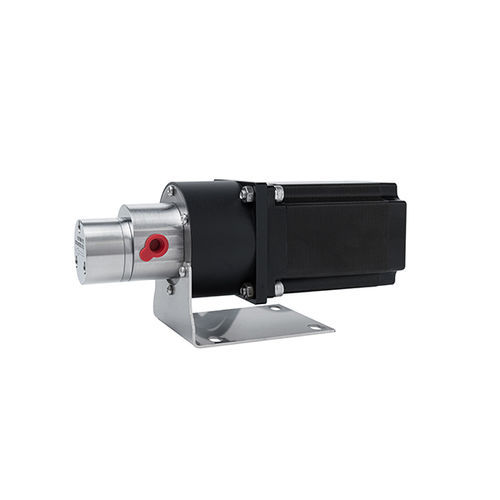

Pompa a ingranaggi elicoidali MPC010

per prodotti chimiciper lubrificanticon motore passo-passo

Panoramica
La pompa a ingranaggi a trasmissione magnetica micro MPC010 è azionata da un motore passo-passo 57 ed è progettata per dosaggi precisi a bassi flussi (10–700 ml/min tipici) e pressioni dipendenti dall'applicazione (0,5–20 bar). La trasmissione magnetica e la tenuta statica con O‑ring isolano il fluido pompato per prevenire perdite, consentendo l'uso con liquidi sensibili o pericolosi.

Caratteristiche principali

• Distribuzione accurata senza impulsi
  Il design degli ingranaggi elicoidali e il controllo tramite motore passo-passo forniscono un trasporto volumetrico continuo e altamente ripetibile con precisione del motore intorno a ±0,5%.
• Forte capacità di aspirazione a vuoto
  Capace di trasporto stabile e di erogazione ad alta pressione in liquidi a bassa viscosità, con prestazioni di aspirazione affidabili.
• Senza perdite
  Accoppiamento magnetico con isolamento tramite O‑ring statico assicura che il fluido pompato sia separato dall'ambiente.
• Basso flusso, alta precisione
  Basso volume per rivoluzione (0.28 ml/rev) e controllo preciso dei passi consentono posizionamento e dosaggio ripetitivo accurato.
• Basso rumore
  La trasmissione di coppia magnetica evita il contatto meccanico; l'incastro degli ingranaggi elicoidali riduce attrito, urti e vibrazioni.

Applicazione / Descrizione
La MPC010 è azionata da un motore passo-passo 57 il cui albero si accoppia all'anello magnetico esterno del REPM per azionare il treno di ingranaggi magnetico. Risposta rapida a avvio/arresto/inversione, minima accumulazione di errore passo-passo e posizionamento fine rendono questa pompa adatta per dosaggi di laboratorio, sistemi analitici, dosaggio inchiostri/sostanze chimiche, lubrificazione su piccola scala e altre applicazioni industriali a basso flusso e alta precisione.

Specifiche modello (decodifica codice)
Serie pompa (posizione 1): MPC — guarnizione PTFE
Modello/Spinta (posizione 2): 010: 0.28 ml/rev; portata massima fino a 1 L/min
Corpo pompa (posizione 3): A: 304; B: 316L; C: PPS; altri materiali personalizzabili
Ingranaggio / Albero (posizione 4): A: ingranaggio PEEK + albero 316L; B: ingranaggio PEEK + albero ceramico; altre opzioni disponibili
Filettatura ingresso/uscita (posizione 5): A: G1/8; B: G1/4; altre filettature disponibili
Motore (posizione 6): C: SM (Stepper Motor)
Tensione (posizione 7): 24V
Potenza (posizione 8): / (non specificata)

Parametri tecnici
Modello: MPC010BAAC24V/
Viscosità del mezzo: 0–1000 cP
Temperatura del mezzo: -40°C a 100°C
Differenziale di pressione (esempio): 3 Bar (dipende dalla variante)
Livello di vuoto di aspirazione: fino a -0,85 Bar
Tipo di motore: 57SM (stepper)
Velocità motore: 100–800 rpm

Prestazioni & Documentazione
Curve di prestazione, diagrammi portata/pressione e disegni dimensionali/esplosi sono forniti nella pagina prodotto come immagini scaricabili e schede tecniche.

Specifiche tecniche

• Spinta: 0.28 ml/rev (MPC010)
• Intervallo di portata consigliato: 10–700 ml/min; portata massima del modello fino a 1 L/min
• Capacità di pressione: adatta per 0,5–20 bar secondo configurazione; variante di esempio 3 Bar
• Viscosità massima del mezzo: fino a 1000 cP
• Intervallo di temperatura del mezzo: -40°C a 100°C
• Capacità di aspirazione: fino a -0,85 Bar
• Motore: motore passo-passo 57 (57SM), intervallo di velocità 100–800 rpm
• Materiali corpo pompa: 304 (A), 316L (B), PPS (C)
• Opzioni ingranaggio/albero: ingranaggio PEEK con albero 316L o albero ceramico
• Opzioni filettatura ingresso/uscita: G1/8 (A) o G1/4 (B)
