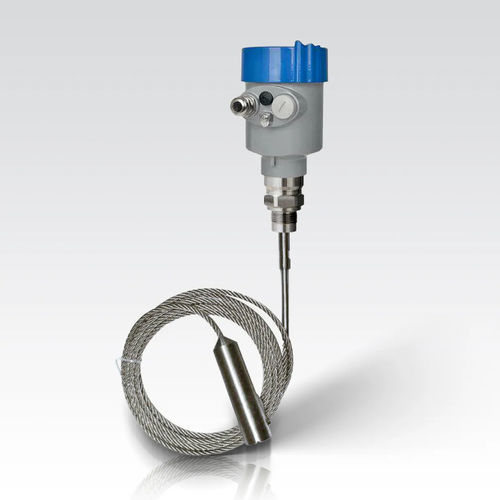

Il radar a onde guidate è uno strumento di misura basato sul principio del viaggio nel tempo. L'onda radar corre alla velocità della luce e il tempo che scorre può essere convertito in un segnale di livello da componenti elettronici. La sonda invia impulsi ad alta frequenza e si propaga lungo il cavo o la sonda ad asta. Quando gli impulsi incontrano la superficie del materiale, vengono riflessi e ricevuti dal ricevitore del misuratore e il segnale di distanza viene convertito in un segnale di livello.
Il segnale dell'impulso riflesso viene trasmesso al circuito elettronico dello strumento lungo il cavo o la sonda ad asta. Il microprocessore elabora questo segnale per identificare l'eco generato dall'impulso a microonde sulla superficie del materiale. La corretta identificazione del segnale di eco viene completata dal software dell'impulso e la distanza D dalla superficie del materiale è proporzionale al tempo di percorrenza T dell'impulso:
D=C×T/2
Dove C è la velocità della luce
Poiché la distanza E del serbatoio vuoto è nota, il livello L è:
L=E-D
Inserendo l'altezza E del serbatoio vuoto (=punto zero), il serbatoio è pieno
Altezza F (= fondo scala) e alcuni parametri applicativi
L'impostazione dei parametri applicativi fa sì che il misuratore si adatti automaticamente all'ambiente di misurazione
Quantità ambiente, corrispondente all'uscita 4-20mA.
Campo di misura:
H----Campo di misura
L----distanza del serbatoio vuoto
B----zona cieca superiore
E----Distanza minima dalla sonda alla parete del serbatoio
La zona cieca superiore si riferisce alla distanza minima tra la superficie più alta del materiale e il punto di riferimento della misura.
La zona cieca inferiore si riferisce a una distanza vicina al fondo del cavo che non può essere misurata con precisione.
---
