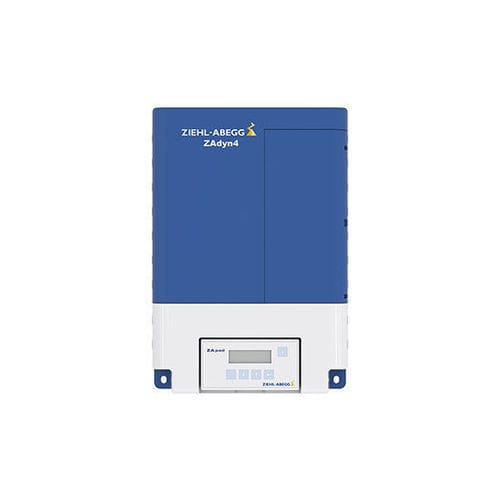

Convertitore di frequenza sincrono ZAdyn

asincronoper quadro elettricoa parete

Panoramica
I convertitori di frequenza della serie ZAdyn, sviluppati esclusivamente per la tecnologia degli ascensori, consentono di regolare in modo preciso e confortevole la velocità degli azionamenti dell'ascensore. I diversi design dell'involucro e la struttura compatta ne permettono l'installazione sia nel quadro elettrico sia a parete nel locale macchine o nel vano ascensore. I ZAdyn assicurano elevato comfort di marcia e precisione di arresto per ascensori a fune con motori sincroni o asincroni. Il software specifico per ascensori permette un'operatività intuitiva e una rapida messa in servizio. Un'ampia gamma di interfacce integrate facilita l'integrazione con il controllo dell'ascensore.

Caratteristiche & particolarità

• Sviluppato specificamente per applicazioni ascensore per garantire comfort di marcia e precisione di livellamento.
• Aziona motori sincroni e asincroni su un'ampia gamma di potenza (4,6 kW–110,0 kW).
• Varianti di involucro compatte adatte al montaggio a parete o nel quadro elettrico in locale macchine o vano.
• Software ottimizzato per ascensori per funzionamento intuitivo e avviamento rapido.
• Molteplici interfacce integrate per una semplice connessione al controllo ascensore (I/O programmabili, DCP, CANopen-LIFT).
• Funzione di sicurezza Safe Torque Off (STO) integrata secondo IEC 61800-5-2 (SIL 3), conforme a EN 81-20.
• Filtri e induttanze di linea abbinati conformi alle norme EMC specifiche EN 12015 e EN 12016.
• Protezione da cortocircuito degli avvolgimenti del motore integrata (a seconda della versione).
• Modalità standby tramite ingresso digitale per ridurre il consumo fino al 75%.

Ordine, immagazzinamento, messa in servizio
Tutte le interfacce per il collegamento al controllo dell'ascensore e agli encoder assoluti sono integrate nello ZAdyn, eliminando la necessità di schede di interfaccia opzionali durante l'ordine. Il terminale operativo esterno ZApad offre una struttura di menu chiara e semplice per un'operazione intuitiva e una messa in servizio rapida.

Sicurezza e rumore
La funzione STO integrata evita i rumori di commutazione dei contattori del motore, consentendo l'installazione anche in aree sensibili al rumore. L'implementazione dello STO è conforme alle normative di sicurezza pertinenti per gli ascensori.

Funzioni di monitoraggio (Direttiva ascensori 2014/33/UE)

• Contatore di cambi direzione per ascensori con funi o cinghie rivestite in materiale plastico.
• Autocontrollo del freno motore come elemento di protezione contro movimenti involontari della cabina.
• Autocontrollo del freno motore come parte del dispositivo di protezione contro la sovravelocità in salita.

Evacuazione / Alimentazione
Le procedure di evacuazione possono essere eseguite con un gruppo di continuità (UPS) 1~230 VAC o con alimentazioni a batteria. Dati importanti possono essere salvati nell'encoder assoluto del motore quando utilizzato con motori sincroni, a scopo di backup.

Recupero di energia / Efficienza
La modalità standby riduce il consumo energetico fino al 75%. Per impianti ad alto utilizzo, le unità di recupero ZArec4C consentono di reimmettere in rete l'energia rigenerata.

Conformità EMC
I filtri e le induttanze di rete abbinati soddisfano i requisiti EMC specifici per ascensori EN 12015 e EN 12016.

Applicazioni e campi di impiego

• Ascensori a fune con motori asincroni o sincroni.
• Velocità massima: fino a 10 m/s.
• Corrente nominale: 11 A – 220 A (a seconda della versione).
• Potenza nominale: 4,6 kW – 110 kW.

Versioni ZAdyn

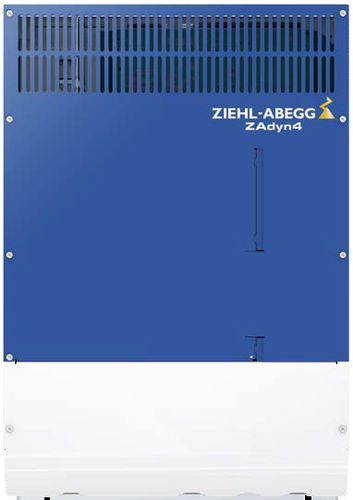

• ZAdyn4C: convertitore di frequenza per montaggio a parete; corrente nominale 11 A – 74 A; potenza nominale 4,6 kW – 37 kW; STO (IEC 61800-5-2 SIL 3); induttanza e filtro di rete integrati; protezione da cortocircuito degli avvolgimenti integrata; I/O programmabili; supporto DCP e CANopen-LIFT.
• ZAdynpro: convertitore di frequenza per montaggio in quadro; corrente nominale 11 A – 74 A; potenza nominale 4,6 kW – 37 kW; STO (IEC 61800-5-2 SIL 3); filtro di rete integrato; induttanza di rete esterna; I/O programmabili; supporto DCP e CANopen-LIFT.
• ZAdyn4Bplus: convertitore di frequenza per montaggio in quadro; corrente nominale 110 A – 220 A; potenza nominale 55 kW – 110 kW; STO (IEC 61800-5-2 SIL 3); protezione da cortocircuito degli avvolgimenti integrata; filtro e induttanza di rete esterni; I/O programmabili; supporto DCP e CANopen-LIFT.

Caratteristiche / specifiche tecniche

• Serie: ZAdyn (famiglia di convertitori per applicazioni ascensore).
• Gamma potenza: 4,6 kW – 110 kW (a seconda del modello).
• Corrente nominale: disponibile da 11 A fino a 220 A (a seconda della versione).
• Velocità massima supportata: fino a 10 m/s.
• Sicurezza: funzione STO secondo IEC 61800-5-2 (SIL 3) conforme a EN 81-20.
• Misure EMC integrate: filtri e induttanze conformi a EN 12015 / EN 12016.
• Interfacce / Comunicazione: I/O programmabili, DCP, CANopen-LIFT.
• Encoder: supporto per encoder assoluti (EnDat / SSI / BiSS C / SinCos) per motori sincroni.
• Funzioni energetiche: modalità standby (riduzione consumo fino a ~75%); unità di recupero opzionali ZArec4C per reimmissione dell'energia.
• Capacità di evacuazione: compatibile con UPS 1~230 VAC e soluzioni di alimentazione a batteria.
• Opzioni integrate a seconda della versione: induttanza di rete, filtro di rete, protezione da cortocircuito degli avvolgimenti; filtro/induttanza esterni per modelli più potenti.
