Motore trifase

monofaseACasincrono

Presentazione

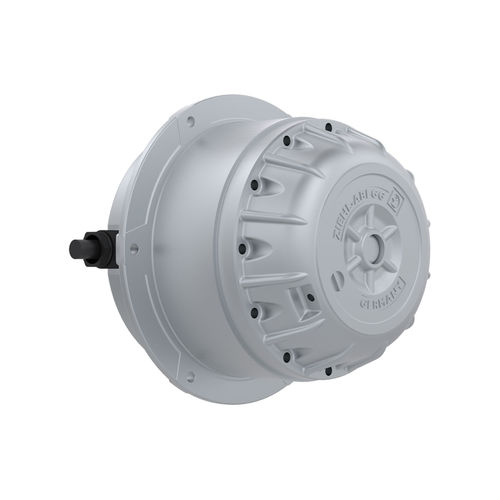

I motori a rotore esterno AC di ZIEHL-ABEGG offrono una soluzione di trasmissione compatta per applicazioni di ventilazione e industriali. Il controllo tramite convertitore di frequenza migliora l'efficienza energetica in regime di carico parziale. La costruzione con rotore esterno combina ingombro ridotto e un collaudato concetto di azionamento senza usura (motore a gabbia). Inverter integrati o esterni e controller EC permettono soluzioni su misura.

Specificazione prodotto

• Motori asincroni a rotore esterno
• Gamma: 9 taglie, 0,1–7 kW
• Fissaggio: flangia o asse
• Tensione d'ingresso: 1~230 V 50 Hz; 3~230 V/400 V D/Y 50 Hz; tensioni speciali e 60 Hz su richiesta
• Grado di protezione: IP44, IP54

Caratteristiche e particolarità

• Costruzione compatta a ingombro ridotto grazie al rotore esterno
• Concetto di motore a gabbia senza usura
• Regolazione del 100% della velocità tramite convertitore di frequenza (consigliato: ZA Fcontrol)

Versione antideflagrante

• Taglie disponibili: MK085, MK106, MK137

Opzioni di prestazione e caratteristiche aggiuntive

• Intervalli di potenza per taglia: 390–580 W (MK085), 280–920 W (MK106), 150–2.100 W (MK137)
• Finitura: verniciatura a polvere antistatica nera (RAL 9005)
• Classe di temperatura: T3 / T4
• Gruppo di equipaggiamento: IIC
• EPL: Gb / Gc
• Zone: 1 / 2
• Tipo di protezione motore allo avvio: Ex eb
• Temperatura ambiente di esercizio: -20 a +40 / +60 °C (a seconda della versione)
• Certificazioni disponibili: ATEX, IECEx

Specifiche tecniche

• Tipo: Motore AC a rotore esterno (asincrono)
• Gamma di potenza: 0,1–7 kW
• Esempi di taglie antideflagranti: MK085, MK106, MK137
• Fissaggio: flangia o asse
• Varianti di tensione: monofase e trifase, connessioni D/Y possibili
• Gradi di protezione: IP44 / IP54
• Controllo velocità: convertitore di frequenza (consigliato: ZA Fcontrol)
• Finitura: verniciatura a polvere antistatica (RAL 9005) disponibile
• Classi di temperatura e certificazione Ex: T3/T4, Gruppo di equipaggiamento IIC, EPL Gb/Gc, Ex eb all'avviamento
• Intervallo di temperatura di esercizio: -20 a +40/+60 °C (a seconda del modello)
• Certificazioni: ATEX, IECEx (per versioni antideflagranti)
