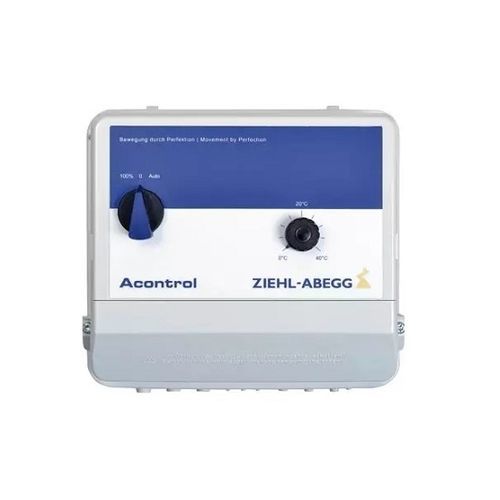

Controllore di angolo di fase trifase Acontrol series

Panoramica
Regolatori di tensione elettronici (dispositivi a controllo dell'angolo di fase) e unità di controllo con trasformatore per una regolazione semplice ed economica della velocità di motori a rotore esterno e ventilatori. Apparecchi disponibili per correnti nominali fino a 80 A e muniti di interruttori integrati a 5 posizioni come standard.

Versioni principali

• Acontrol (1~): regolatori monofase con impostazione della velocità tramite manopola integrata o segnale 0–10 V; campo 2,5–20 A a seconda del modello.
• Dcontrol (3~): regolatori trifase con controllo ad angolo di fase per funzionamento singolo o in parallelo; disponibili in gamme da 2 a 80 A.
• Ucontrol (3~): dispositivo universale trifase con modalità di funzionamento preimpostate e ingressi/uscite integrati; gamme fino a 80 A.

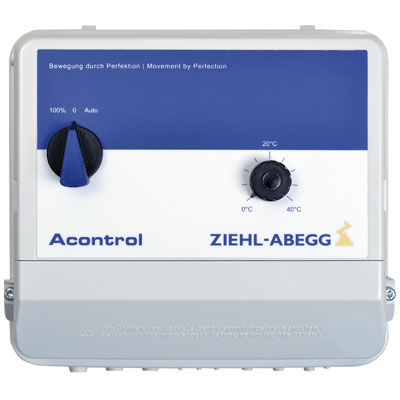

Acontrol — Specifica prodotto
Variazione della velocità secondo il principio del controllo ad angolo di fase. Adatto al funzionamento singolo o in parallelo di motori o ventilatori 1~.

Acontrol — Caratteristiche e particolarità

• Ottimizzato per l'abbinamento con motori a rotore esterno e ventilatori ZIEHL-ABEGG.
• Impostazione locale della velocità semplice tramite manopola integrata o comando remoto tramite segnale 0–10 V.
• Versioni con funzioni di regolazione integrate: da regolatori di pressione/temperatura semplici fino a dispositivi di regolazione universali; ingressi e uscite aggiuntive integrati.
• Varianti specifiche per settore disponibili (es. computer di ventilazione per applicazioni agricole con Acontrol 1~).

Dcontrol + Ucontrol — Specifica prodotto
Variazione della velocità secondo il principio del controllo ad angolo di fase per motori e ventilatori 3~. Controllo individuale o in parallelo di motori/ventilatori.

Dcontrol + Ucontrol — Caratteristiche e particolarità

• Dcontrol: regolatore di velocità con comando tramite segnale 0–10 V; versioni con funzioni di regolazione integrate per controllo di pressione e temperatura.
• Ucontrol: dispositivo universale con modalità preimpostate facilmente selezionabili e ingressi/uscite aggiuntivi integrati.
• Accoppiamento ideale con motori e ventilatori ZIEHL-ABEGG.

Selezione e varianti

• Gamme di corrente disponibili: da 2,5 A fino a 80 A a seconda del modello (esempi: 2,5 A, 5 A, 6 A, 10 A, 12 A, 14 A, 15 A, 16 A, 20 A, 25 A, 35 A, 50 A, 80 A).
• Linee monofase (1~) e trifase (3~) a seconda della versione.
• Tensioni nominali comuni: 230 V, 400 V, 500 V (a seconda della variante).

Applicazioni tipiche

• Regolazione della velocità di ventilatori e motori a rotore esterno in impianti di ventilazione e HVAC.
• Soluzioni economiche per attività di controllo motore semplici e per impianti con priorità a un basso costo di investimento.
• Configurazioni specifiche disponibili per l'agricoltura e altre esigenze settoriali.

Caratteristiche tecniche / specifiche

• Principio di controllo: controllo ad angolo di fase o controllo tramite trasformatore a seconda della versione.
• Correnti nominali: fino a 80 A a seconda del modello.
• Tipi di linea: monofase (1~) per Acontrol; trifase (3~) per Dcontrol e Ucontrol.
• Tensioni nominali: 230 V, 400 V, 500 V (a seconda della variante).
• Impostazione velocità: manopola integrata (Acontrol) o segnale 0–10 V per il comando della velocità.
• Ingressi/uscite: versioni con I/O integrati per funzioni di regolazione (pressione, temperatura, ecc.).
• Modalità di funzionamento: Ucontrol offre modalità preimpostate facilmente selezionabili.
• Controlli locali: interruttori integrati a 5 posizioni come standard.
• Compatibilità: ottimizzato per motori e ventilatori ZIEHL-ABEGG.
