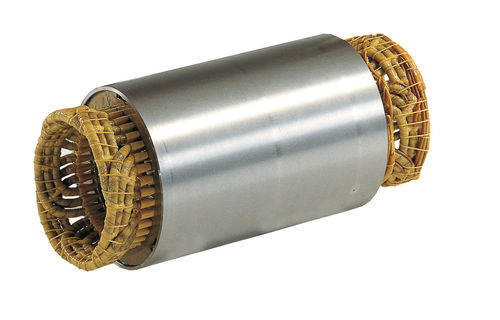

Motore asincrono HYDT

AC4 poliad alta tensione

Panoramica
I motori in olio ad alta tensione HYDT di ZIEHL-ABEGG offrono una soluzione compatta ad alta densità di potenza per applicazioni offshore e marine. Il riempimento con olio e l'assenza di carcassa consentono l'integrazione in sistemi di propulsione e apparecchiature in profondità con vincoli di spazio e peso.

Specificazione del prodotto
Il HYDT è realizzato come unità statore-rotore senza carcassa né supporto, facilitando l'integrazione diretta in propulsori, moduli di propulsione o azionamenti marini specializzati. La configurazione ad alta tensione riduce la sezione dei conduttori, vantaggiosa per condotti di alimentazione lunghi.

Caratteristiche & particolarità
Il raffreddamento può avvenire direttamente tramite acqua di mare sulla superficie della carcassa o tramite un radiatore dell'olio separato. Il riempimento con olio elimina la necessità di una carcassa resistente alla pressione anche a grandi profondità. Sono disponibili opzioni di poli e tensione per adeguare il motore alle condizioni di installazione e alimentazione. Maggiore potenza o tensione disponibili su richiesta.

Specifiche tecniche

• Potenza fino a 280 kW
• Tensione: 3.000 V
• Opzioni poli: 2 e 4 poli
• Motore in olio ad alta tensione (non è richiesta una carcassa a tenuta di pressione per applicazioni in acque profonde)
• Opzioni di raffreddamento: raffreddamento con acqua di mare sulla carcassa o radiatore dell'olio separato
• Progettazione: unità statore-rotore senza carcassa né supporto per integrazione compatta
• Elevata densità di potenza e peso ridotto, adatto ad applicazioni offshore e marine e ad elevate profondità
• La versione ad alta tensione consente sezioni dei conduttori più piccole (vantaggioso per linee di alimentazione lunghe)
• Maggiore potenza o tensione disponibili su richiesta
