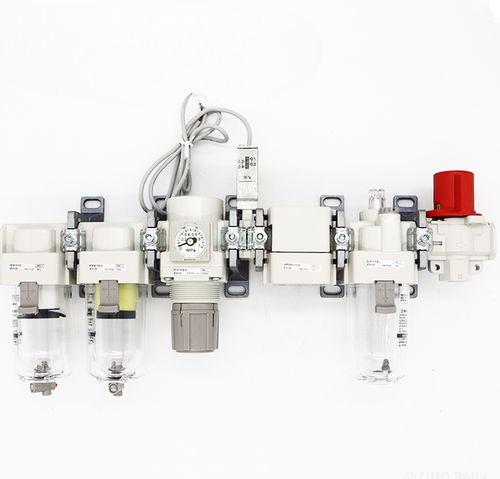

Unità di trattamento aria industriale AC30M-F03EKSV-B

compattamodulare

Panoramica del prodotto

• Unità modulare di trattamento aria che combina Filtro (AF), Separatore di nebbia (AFM), Regolatore (AR) e Lubrificatore (AL) per impianti ad aria compressa.
• Vasca in policarbonato trasparente per migliore visibilità e resistenza ambientale.
• Sostituzione dell'elemento senza attrezzi: elemento e vasca in un unico pezzo per una rapida sostituzione manuale.
• Design compatto che riduce lo spazio di manutenzione richiesto (fino al 46%).

Descrizione dettagliata
Descrizione per ZJHD AFM30-F03-A + AC30-F03E-KSV-B
L'assemblato integra filtrazione, separazione della nebbia, regolazione della pressione e lubrificazione in un blocco modulare compatto adatto alle linee d'aria compressa industriali. Applicazioni tipiche: alimentazione di apparecchiature pneumatiche, quadri di controllo e macchine di produzione che richiedono aria regolata, asciutta e lubrificata.

Tabella serie AC

• Serie: AC
• Dimensione corpo: 30 — dimensione standard per portate medie
• Tipo filettatura: F (G)
• Dimensione porta: 3 (3/8)
• Opzione a: – — Senza scarico automatico (se specificato)
• Opzione b: E — Manometro incassato quadrato (con indicatore di limite)
• Accessorio: KSV — include valvola di ritegno, pressostato e valvola a 3 vie
• Semi-standard (predefinito): impostazione 0,05–0,85 MPa; vasca in policarbonato; lubrificatore senza rubinetto di scarico
• Semi-standard (alt): con rubinetto di scarico (tipo di rilascio); direzione di flusso da sinistra a destra; targhetta identificativa; avvertenze per vasca e manometro in unità imperiali: MPa

Tabella serie AFM

• Serie: AFM
• Dimensione corpo: 30
• Tipo filettatura: F (G)
• Dimensione porta: 3 (3/8)
• Opzione a: – — Senza opzione di montaggio (se specificato)
• Opzione b: – — Senza scarico automatico (se specificato)
• Semi-standard: vasca in policarbonato; scarico opzionale; direzione di flusso sinistra→destra; targhetta identificativa e avvisi in MPa

Immagini aggiuntive nella descrizione
La galleria prodotto include viste multiple, illustrazioni di assemblaggio e guida d'ordine per chiarire i codici modello e le opzioni disponibili.

Specifiche tecniche

• SKU: AC30M-F03EKSV-B (AFM30-F03-A + AC30-F03EKSV-B)
• Marca: ZJHD
• Categoria: Unità di trattamento aria
• Serie / Denominazione: AF / AFM / AR / AL
• Composizione: Filtro aria (AF) + Separatore di nebbia (AFM) + Regolatore (AR) + Lubrificatore (AL)
• Dimensione corpo: 30
• Tipo filettatura: F (G)
• Dimensione porta: 3 (3/8)
• Accessorio: KSV (valvola di ritegno, pressostato, valvola a 3 vie inclusi)
• Opzione b (AC): E = manometro incassato quadrato con indicatore di limite
• Opzione a (AC): Senza scarico automatico (se specificato)
• Funzioni semi-standard (AC): impostazione 0,05–0,85 MPa; vasca in policarbonato; lubrificatore senza rubinetto di scarico
• Funzioni semi-standard (AFM): vasca in policarbonato; scarico opzionale; flusso sinistra→destra; targhetta e avvisi in MPa
• Direzione di flusso (se specificata): Sinistra → Destra
• Materiale: vasca in policarbonato per trasparenza e visibilità
