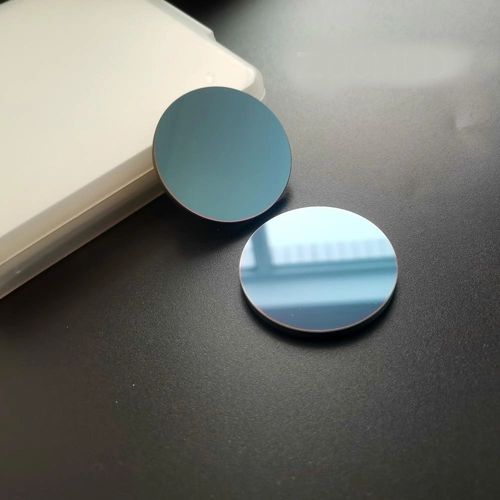

Finestra ottica a infrarossi ZLY175

antiriflessirotondapiatta quadrata

Le finestre Lwir Ge sono utilizzate per isolare ambienti fisici diversi, consentendo al contempo il passaggio della luce. Nella scelta delle finestre si devono considerare i materiali, la trasmissione, la diffusione, la distorsione del fronte d'onda, il parallelismo e la resistenza a determinati ambienti. Una finestra parallela è solitamente dotata di un rivestimento antiriflesso. Poiché ogni cristallo singolo di germanio Ir ha un alto indice di rifrazione (circa 4,0 da 2 a 14μm), si raccomanda di applicare a queste finestre un rivestimento antiriflesso, come il Germanium With Dlc Coating o BBAR COATING, per ottenere una trasmissione sufficiente nella regione di interesse. Le finestre al germanio (Ge) sono disponibili in pronta consegna con tre opzioni di rivestimento antiriflesso: 3 - 5μm per applicazioni nel medio infrarosso, 3 - 12μm per applicazioni multispettrali a banda larga o 8 - 12μm per applicazioni di imaging termico. A causa dell'elevato indice di rifrazione (circa 4,0 da 2 a 14μm), si consiglia di applicare un rivestimento antiriflesso su queste finestre al germanio per ottenere una trasmissione sufficiente nella regione di interesse. Il germanio è soggetto al fenomeno del thermal runaway, ovvero la trasmissione diminuisce all'aumentare della temperatura. Pertanto, queste finestre al germanio dovrebbero essere utilizzate a temperature inferiori a 100°C. L'elevata densità del germanio (5,33 g/cm3) deve essere considerata quando si progettano sistemi sensibili al peso. La durezza Knoop del germanio (780) è circa il doppio di quella del fluoruro di magnesioμm e lo rende ideale per le applicazioni a infrarossi che richiedono ottiche robuste. Zoolied Inc. Le finestre ottiche sono disponibili in una varietà di substrati, come le finestre al silicio, N-BK7(H-K9L), le finestre Ir Znse e le finestre Caf2 a cristallo singolo.
