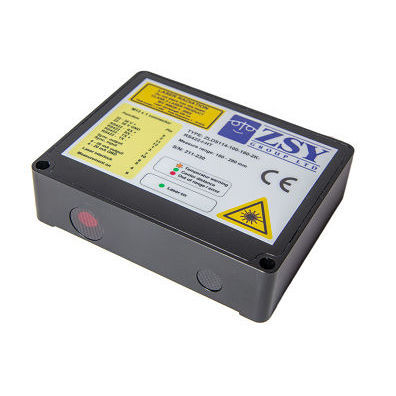

Sensore di distanza laser ZLDS11X series

digitaleanalogicocompatto

I sensori ZLDS11X sono dispositivi ottici di misura dello spostamento per la misurazione di precisione senza contatto della distanza o dello spessore, della larghezza e della differenza. Lo ZLDS11X è un'unità compatta in cui sono integrati ottica, sensore ed elettronica di elaborazione del segnale. La distanza da un oggetto viene rilevata mediante il principio della triangolazione. Un raggio laser focalizzato forma un punto sull'oggetto da misurare. L'immagine dello spot viene riflessa su un rilevatore di posizione, una telecamera CCD, e lo ZLDS11X converte questa posizione nella distanza dall'oggetto mediante procedure matematiche avanzate. Il segnale di uscita viene fornito in 3 modi diversi. Un'uscita digitale, un'uscita seriale RS232 o RS422, fornisce la distanza dall'oggetto con una frequenza di 1000, 2000, 5000 o 10000 Hz a seconda del modello. Allo stesso tempo, due uscite analogiche forniscono la distanza misurata, una come segnale da 1 a 9 V CC e l'altra come loop di corrente da 4 a 20 mA. -Area di applicazione Le applicazioni in cui i sensori ZLDS112 possono essere utilizzati sono innumerevoli. Si estendono dai laboratori all'industria alimentare, medica e automobilistica, nonché a tutti i tipi di produzione, semplicemente ovunque sia vantaggiosa una misura di precisione senza contatto. Alcuni esempi di utilizzo dei sensori ZLDS112: Industria alimentare, industria medica, laboratori, industria del legno, industria della gomma e industria automobilistica. -Principio di misura La tecnica della triangolazione è un modo antico ma molto preciso di misurare le distanze. In un sensore laser di alta qualità, viene utilizzata una telecamera CCD per registrare la luce laser emessa. Il modo per illustrare questo principio di misurazione consiste nel seguire un percorso a raggiera dall'ottica del laser al bersaglio, per poi tornare alla telecamera CCD.
