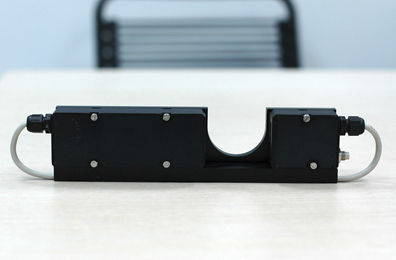

Micrometro LED ZM10X series

otticolaserinterno

I micrometri ottici utilizzano il principio di misurazione "dell'ombra", in base al quale la luce laser collimata viene trasmessa verso un ricevitore. I bordi dell'ombra proiettata da un oggetto sul percorso del raggio vengono misurati con precisione dal gruppo di rilevatori all'interno dell'unità ricevente. I micrometri ottici sono dispositivi senza contatto che misurano in modo ideale diametri di fili, aste e altri cilindri, oltre a spazi vuoti, posizioni dei bordi e caratteristiche dimensionali di oggetti geometrici. CARATTERISTICHE PRINCIPALI 2 Precisione fino a ±0,3 μm 3. Frequenza di campionamento fino a 10 000 Hz 4. RS232/RS485/Ethernet +4...20 mA/0...10V 5. Micrometri con lente telecentrica 6. Sincronizzazione reciproca dei sensori (master-slave)：per attività di misura multiasse 7. Software di servizio: per la parametrizzazione dei micrometri 8. SDK ed esempi gratuiti：per Windows, Linux, .NET, MATLAB, LabVIEW 9. Micrometri a due, tre e più assi 10. Protezione della finestra a lama d'aria I micrometri sono destinati alla misurazione e al controllo senza contatto di diametri, spazi vuoti, spostamenti/posizione dei bordi degli oggetti. -Area di applicazione Misure precise, applicazioni sincrone, processi di misura rapidi, versione miniaturizzata per spazi di installazione ristretti. -Principio di misura- Il funzionamento del micrometro si basa sul cosiddetto principio dell'ombra. Il micrometro è costituito da due blocchi: il trasmettitore 1 e il ricevitore 2. La radiazione di un LED 3 viene collimata da una lente 4. Con un oggetto 5 collocato nella zona di collimazione, il micrometro può essere utilizzato per la misurazione di oggetti. Con un oggetto 5 posizionato nella regione del fascio collimato, l'immagine dell'ombra che si forma viene scansionata con un array di fotorilevatori CCD 6. Un processore 7 calcola la posizione (la posizione) del LED e la sua posizione. Un processore 7 calcola la posizione (dimensione) dell'oggetto dalla posizione del bordo dell'ombra (s).
