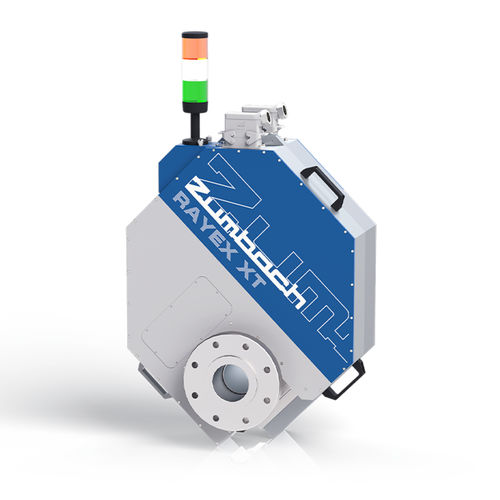

Dispositivo di misurazione a raggi X per la misurazione dello spessore delle pareti, dell'eccentricità, del diametro e dell'ovalizzazione dei cavi a bassa, media e alta tensione
Proprietà
Sistema di misura per la misurazione dello spessore delle pareti, dell'eccentricità, del diametro e dell'ovalizzazione
Test dello spessore delle pareti a partire da 0,3 mm
Misura di prodotti tra 15 mm ... 140 mm
Misurazione di 3 strati contemporaneamente
Concetto unico di sorgente di raggi X con sorgente ad alta tensione e microguida del fascio integrati
Esclusiva soluzione di integrazione adattiva per soluzioni di misura a caldo o a freddo
Comunicazione tramite interfacce integrate come Ethernet IP, Profinet IO o Ethernet TCP/IP
Web server integrato in tutte le versioni del processore
Vantaggi
- Elevata precisione di misura grazie alle sorgenti di raggi X ultra-stabili
- Misurazione simultanea di entrambi gli assi di misura grazie alla scansione parallela
- Monitoraggio integrato del sistema e del raffreddamento dei raggi X
- Facile manutenzione grazie alla struttura modulare del sistema
- Facile ricetta del prodotto
- Tempo di avviamento rapido
Aree di applicazione
Negli ultimi 20 anni, più di 200 sistemi di misura RAYEX D sono stati utilizzati con successo in tutto il mondo.
La gamma di prodotti RAYEX D è la nostra soluzione per le prove di spessore delle pareti, eccentricità, diametro e ovalizzazione nell'industria dei cavi, per applicazioni a bassa, media e alta tensione.
Sviluppata appositamente per la produzione di cavi ad alta tensione fabbricati in linee CV o al silano:
- Linee CV (CCV, VCV, MDCV, CV a vapore e CV in gomma)
- Sistemi al silano per cavi LV o MV
- Cavi sottomarini (cavi offshore)
- Talvolta, il sistema può essere utilizzato anche su isolanti espansi nell'industria dei tubi.
---
