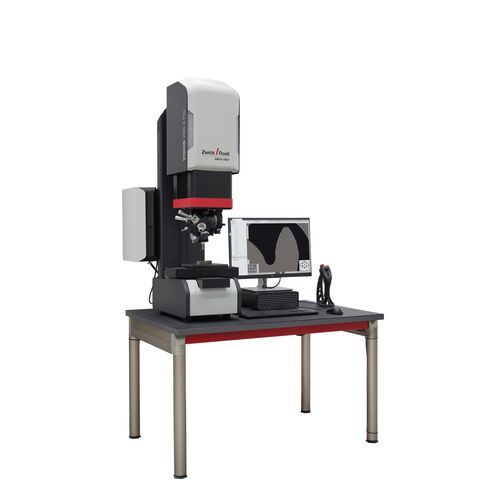

Durometro Rockwell VisionLine

universaleBrinellVickers

Panoramica
Il durimetro universale VisionLine offre prove di durezza versatili dal micro al macro per produzione e laboratorio. Supporta i metodi Vickers, Knoop, Brinell, Rockwell nonché prove su carbonio e materie plastiche. Funzionamento intuitivo tramite display touch, PC o unità di controllo MotionControl. Disponibile in versioni semi-automatiche e totalmente automatiche. Il sistema comprende un cambiautensili configurabile (fino a 8 posizioni), valutazione assistita da IA (ecos™ III) e un sistema ottico e camera ad alta precisione.

Campi di applicazione

• Prove di durezza singole
• Prove in serie e su pezzi identici
• Prove di durezza su ingranaggi, saldature, provini Jominy e varie geometrie di componenti
• Prove su acciaio, alluminio, rame, ottone, oro, ceramica, carbonio e materie plastiche

Metodi di prova

• Vickers
• Knoop
• Brinell
• Rockwell
• Prova del carbonio
• Durezza per impronta sferica

Forza di prova

• Standard: 0,3 - 250 kg
• Opzionale: da 0,01 kg (10 g) o 0,3 g a seconda del modello

Varianti / Configurazioni

• Versione con volantino
• Asse Z motorizzato
• Posizionamento pezzi totalmente automatico (tavola lineare, soluzioni di tavola di lavoro)
• Diverse altezze di prova e gamme di carico (a seconda del modello)

Norme / Conformità

• ISO 6506 (Brinell)
• ISO 6507 (Vickers)
• ISO 4545 (Knoop)
• ASTM E384 / ASTM E92 (Vickers / Knoop)
• ASTM E10 (Brinell)
• ISO 6508 / ASTM E18 (Rockwell)
• DIN 51917
• ISO 2039-1 (prove su materie plastiche)

Vantaggi del prodotto

• Ampia gamma di carico 0,01 kg – 250 kg (a seconda dell'allestimento)
• Adatto per Vickers, Knoop, Brinell, Rockwell, prove su carbonio e materie plastiche
• Regolazione automatica della luminosità e valutazione assistita da IA per risultati efficienti e affidabili
• Controllo semplice tramite display touch, PC o MotionControl
• Disponibile in configurazioni semi-automatiche e totalmente automatiche

Funzioni / Punti salienti

• Cambiautensili configurabile fino a 8 posizioni (obiettivi, penetratori, laser, Brinell SmartLight)
• Estensione di carico opzionale (consente carichi molto bassi)
• Controllo esterno modulare (6ª generazione) per facilità di manutenzione e retrofit
• Sistemi di serraggio e accessori variegati (tavole di prova prismatiche, piane e sferiche, basi, laser di posizionamento)
• Software ecos™ III con Quicktest, misurazione in serie e funzione panorama; valutazione assistita da IA

Confronto varianti (estratto)
Vision 250 | Vision 250-Z | Vision 250-Z Pro
Gamma di carico: 0,3-250 kg (opzionale da 10 g) | 0,3-250 kg (opzionale da 10 g) | 0,3-250 kg (opzionale da 10 g)
Cambiautensili: 3 posizioni (opz. 8 posizioni) | 3 posizioni (opz. 8 posizioni) | 3 posizioni (opz. 8 posizioni)
Display: PC con pannello touch 15,6" | PC con pannello touch 15,6" | PC esterno
Grado di automazione: semi-automatico | semi-automatico | totalmente automatico
Software: ecos™ III Touch | ecos™ III Touch | ecos™ III Pro
Posizionamento pezzo: manuale | manuale | tavola lineare
Alimentazione del pezzo: volantino | asse Z motorizzato | asse Z motorizzato e tavola lineare

Nota
La famiglia VisionLine comprende modelli con diverse strutture di prova, configurazioni della telecamera e opzioni di equipaggiamento. La configurazione concreta (corsa di prova, dimensione del tavolo, altezza e peso massimo del pezzo, consumo) dipende dal modello scelto.

Caratteristiche / specifiche tecniche

• Gamma di carico (serie): 0,3 - 250 kg (opzionale da 0,01 kg / 10 g a seconda del modello)
• Altezza massima di prova: Vision 250 = 220 mm; Vision 250-Z = 175 mm; Vision 250-Z Pro = 175 mm
• Tavolo di prova: Vision 250 / 250-Z Ø 90 mm; Vision 250-Z Pro 150 x 200 mm
• Risoluzione camera di valutazione: 12 Mpix con sensore CMOS
• Peso massimo del pezzo: Vision 250 / 250-Z = 200 kg; Vision 250-Z Pro = 60 kg
• Sistema operativo (modelli PC standard): Windows 11
• Temperatura ambiente (secondo ISO/ASTM): +5 °C a +40 °C
• Umidità relativa: max. 70 % (non condensante)
• Grado di protezione: IP20
• Consumo (a seconda del modello): esempi tratti dalle schede tecniche: 120/50 W, 720/100 W, 600/100 W (dipende dal modello)
• Dimensioni tipiche (L×P×A, dipendenti dal modello): es. 305 x 680 x 1271,5 mm (Vision 250) o 645 x 680 x 1216,5 mm (Vision 250-Z Pro)
