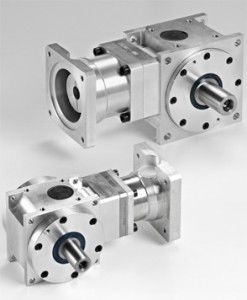

Servo-riduttore ipoide ZZ-Servoline

ad albero pieno200 - 500 Nm50 - 100 Nm

La gamma di servo riduttori ZZ-Servoline è concepita come serie di riduttori a coppia conica angolare, appositamente studiati per servoazionamenti, altamente dinamici nella tecnologia dell’automazione. Con dentatura ipoide ci si può avvalere di una serie di trasmissioni da i = 3 a 1 fino a i = 15:1. Suddivisi in sei dimensioni, è possibile raggiungere coppie fino a 1400 Nm. L’interpretazione della dentatura assicura in base alle dimensioni un contraccolpo torsionale normalmente inferiore a 4 arcmin in versione standard. Una versione con contraccolpo torsionale altamente ridotto è disponibile come opzione. Il numero massimo di giri in entrata, a seconda delle dimensioni del riduttore, raggiunge fino a 8000 min-1. I riduttori sono adatti per funzionare in qualsiasi posizione di montaggio. Le molteplici combinazioni di flange e accoppiamento consentono la gestione di svariati moderni servomotori. Alloggiamento e flangia in alluminio riducono il peso dell’ingranaggio. Dotati di lubrificazione permanente, i riduttori sono esenti da manutenzione. I riduttori sono progettati e distribuiti secondo la Direttiva Macchine 2006/42 / CE come “quasi – macchine” Specifiche tecniche - ZZ_Servoline - - 6 dimensioni - coppia fino a 1400 Nm - Numero di giri fino a 8000 U/min - Ingranaggio ipoide con dentatura spiroidaile (Klingelnberg) - Ridotto gioco torsionale - Elevata densità di potenza - Elevata Rigidità di trasmissione - Trasmissione da 3: 1 fino a 15: 1 - Cuscinetti a sfera di elevata qualità, generosamente dimensionati - Varie combinazioni flangia motore - Lubrificazione permanente senza manutenzione
