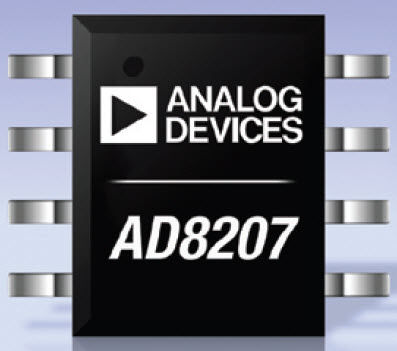

Amplificatore di tensione AD8207

differenzialead alta tensionePWM

L'AD8207 è un amplificatore di differenza a singola alimentazione ideale per amplificare piccole tensioni differenziali in presenza di un'ampia tensione di modo comune. L'intervallo di tensione di modo comune di ingresso operativo va da -4 V a +65 V con un'alimentazione di 5 V. L'AD8207 funziona con una tensione di alimentazione singola compresa tra 3,3 V e 5 V ed è particolarmente adatto a sopportare tensioni di modo comune PWM di ingresso elevate, tipiche delle applicazioni di controllo di solenoidi e motori. L'AD8207 è disponibile in un contenitore SOIC a 8 conduttori. Le eccellenti prestazioni in corrente continua rispetto alla temperatura riducono al minimo gli errori nell'anello di misura. La deriva dell'offset è tipicamente inferiore a 500 nV/°C e la deriva del guadagno è tipicamente inferiore a 10 ppm/°C. L'AD8207 è ideale per le applicazioni di rilevamento della corrente bidirezionale. Dispone di due pin di riferimento, VREF1 e VREF2, che consentono all'utente di compensare facilmente l'uscita del dispositivo con qualsiasi tensione all'interno dell'intervallo di alimentazione. Con VREF1 collegato al pin V+ e VREF2 collegato al pin GND, l'uscita è impostata a metà scala. Collegando entrambi i pin a GND, l'uscita è unipolare, a partire da massa. Collegando entrambi i pin a V+, l'uscita sarà unipolare a partire da V+. Altri offset di uscita si ottengono applicando una tensione esterna a bassa impedenza ai pin VREF1 e VREF2. Applicazioni Rilevamento della corrente high-side in Controllo motore Controllo di solenoidi Controllo dell'iniezione diesel Gestione del motore Controllo delle sospensioni Controllo dinamico del veicolo Convertitori c.c./c.c Ideale per applicazioni di derivazione di corrente Filtri EMI inclusi deriva massima dell'offset di ingresso di 1 μV/°C Elevato intervallo di tensione di modo comune sopravvivenza da -25 V a +75 V Guadagno = 20 V/V
