Modulo switch a relè 1260-58

digitaleRFad alta velocità

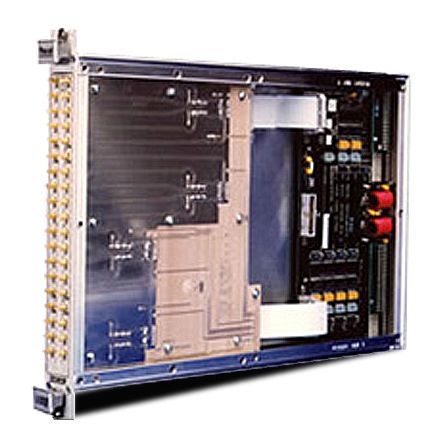

Il Racal Instruments™ 1260-58 è un modulo switch ad alta densità con quattro alberi 1x8 alberi coassiali 1x8. È progettato per segnali ad alta frequenza, 50 Ω, il che lo rende ideale per la commutazione di segnali sorgente o di misura in un ambiente ATE o in un moderno sistema di comunicazione Informazioni sul prodotto Il 1260-58 è destinato all'uso con generatori di funzioni/impulsi, timer/contatori universali, oscilloscopi, unità di test digitali ad alta velocità e altri strumenti che richiedono alta frequenza o tempi di salita rapidi. Questo modulo interruttore ha un'eccellente per- formance AC, con una larghezza di banda superiore a 1 GHz. Tutti i relè sono bidirezionali, rendendo gli ingressi e le uscite intercambiabili per soddisfare diversi requisiti di prova. I sistemi di commutazione più grandi possono essere configurati utilizzando ponticelli esterni con connettori SMB facili da interfacciare. Questo metodo configura grandi multiplexer così come grandi matrici. MATURA Il 1260-58 richiede un'opzione Racal Instruments™ 01T per comunicare con i moduli della serie 1260. Questa opzione fornisce un funzionamento basato sui messaggi per la facilità d'uso e un funzionamento basato sui registri per la massima velocità. La serie 1260 include il supporto VXIplug&play per framework basati sull'interfaccia di programmazione di applicazioni Microsoft Win32®, compresi i driver per LabWindows™/CVI e LabVIEW™ Caratteristiche principali - Quattro alberi coassiali 1x8 - Larghezza di banda di 1 GHz - Eccellenti caratteristiche di diafonia e isolamento - Modulo VXIbus a slot singolo, formato C - Connettori di interfaccia coassiale SMB 50 Ω di alta qualità - Ideale per la commutazione di segnali ad alta frequenza nei sistemi ATE
