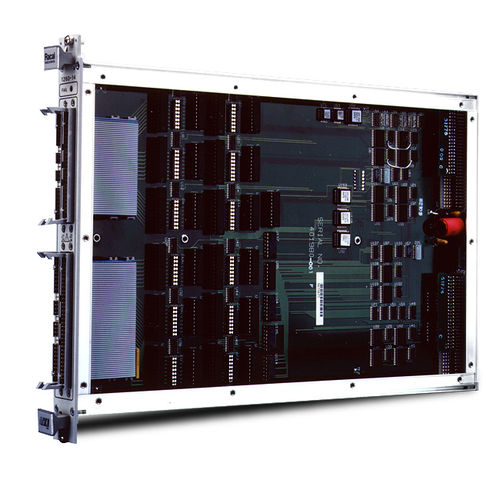

La scheda Astronics 1260-14 Digital I/O Switch fornisce 96 canali a collettore aperto in 12 gruppi di otto bit ciascuno. Con la versione a collettore aperto ogni gruppo indipendente può utilizzare un'alimentazione pull-up interna o esterna separata fino a 32VDC.
Ogni canale può essere configurato come un ingresso o un'uscita e controllato individualmente nella modalità asincrona, o essere sincrono con altri canali.
Informazioni sul prodotto
Compatibile per l'uso su piattaforme VXI, questo prodotto switch è stato precedentemente venduto con il marchio Racal Instruments.
Il 1260-14 ha una modalità handshake a due fili disponibile per il controllo delle transazioni I/O sincrone. Ogni linea di handshake può essere programmata sia attiva alta che attiva bassa per fornire un'interfaccia flessibile con i segnali dell'utente.
Caratteristiche principali:
*96 canali di ingresso/uscita TTL, CMOS o a collettore aperto
*Guida fino a 32 V e affonda fino a 200 mA per canale
*Handshake programmabile a due fili
*Modalità operative sincrone, asincrone e miste
*tasso di dati di 1 kHz
---
