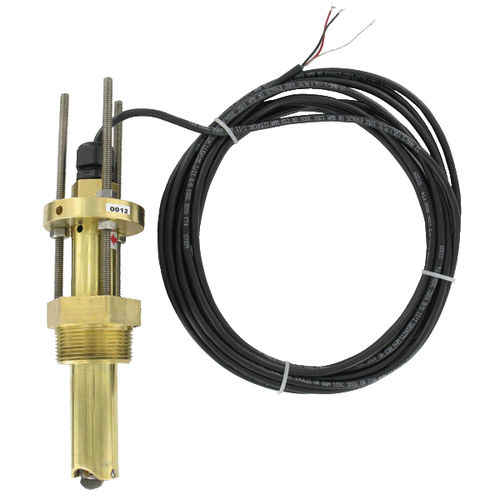

Sensore di portata a paletta PFT series

per liquidoad inserimento

I flussimetri a palette a inserimento della serie PFT sono utilizzati per monitorare le portate di liquidi in tubi da 1-1/2 a 40" e sono disponibili con corpo in ottone o 316 SS. L'unità emette un segnale pulsato proporzionale alla frequenza o un'uscita da 4 a 20 mA. I modelli a impulsi hanno un segnale di uscita a onda quadra con frequenza proporzionale alla velocità del flusso, mentre i modelli da 4 a 20 mA hanno un'uscita lineare della velocità con 4 mA pari a 0 ft/s e 20 mA pari a 25 ft/s. CARATTERISTICHE Lunga durata del prodotto anche in applicazioni con particolato grazie ai cuscinetti e all'albero che offrono un'eccellente protezione dall'usura Utilizzo in applicazioni di irrigazione con caratteristiche di resistenza alle intemperie e sommergibilità Risparmio di tempo e di scorte grazie a un'unità regolabile su un'ampia gamma di dimensioni dei tubi Versatilità di applicazione con una varietà di materiali bagnati selezionabili Riduzione della necessità di componenti esterni aggiuntivi grazie all'uscita integrata 4-20 mA Eliminazione dei problemi legati alla presenza di materiale magnetico nel flusso grazie alla tecnologia del sensore, che utilizza un rilevamento induttivo e non utilizza magneti SPECIFICHE Servizio: Fluidi a base d'acqua. Gamma: 1.da 2 a 25 ft/s (da 0,37 a 7,62 m/s). Materiali bagnati: Corpo e raccordo: Ottone o 316 SS; O-ring del raccordo: FKM standard, silicone o Buna-N opzionale; girante: 316 SS; albero: carburo di tungsteno standard o 316 SS opzionale; cuscinetto: PTFE standard. Linearità: ±1,0% di FS. Ripetibilità: ±0,5% di FS. Limiti di temperatura: -da 40 a 212°F (da -40 a 100°C). Limiti di pressione: 400 psig (27,6 bar) a 100°F (37,8°C), 325 psig (22,4 bar) a 212°F (100°C). Connessione al processo: 1-1/2" NPT maschio standard, 2" NPT maschio opzionale. Uscita: > Impulso: NPN a collettore aperto con uscita a onda quadra, nominale 60 V @ 50 mA massimo. Frequenza: da 3,2 a 200 Hz. Larghezza dell'impulso: 2,5 msec
