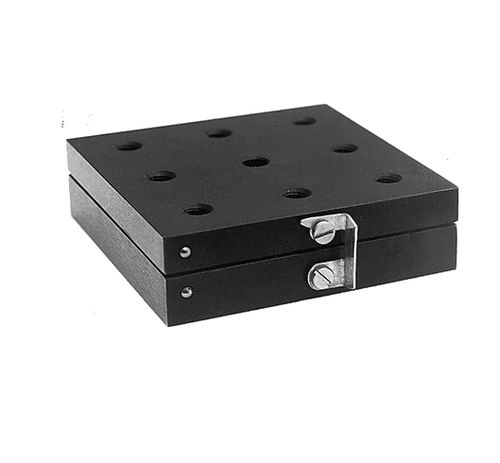

Posizionatore lineare 850 series

a base cinematicaottico

Riposizionamento cinematico con ripetibilità di più arcsec Esclusivo disco di montaggio per una maggiore libertà di posizionamento (solo 850-0020) Ganci in acciaio per molle per un bloccaggio e uno sgancio rapido affidabili Una base cinematica viene utilizzata per il posizionamento ripetuto di gruppi di unità montate sulla sua piattaforma. Una piattaforma ha fori di montaggio M6. In alternativa, inserire una vite M6 attraverso un foro da sotto. Sganciare la piattaforma dalla piastra inferiore e riporla con tutte le unità ancora montate. Successivamente sostituire la piattaforma, così com'era, con una ripetibilità di diversi archi. Le basi utilizzano uno schema cinematico, dove tre sfere in acciaio si registrano con un cono, una scanalatura a V e un piano. Le sfere e i registri sono in acciaio temprato e lucidato. I ganci impediscono a una piattaforma di muoversi accidentalmente. Una piastra inferiore viene fissata attraverso fori passanti o una fessura. 850-0020 ha un disco di montaggio girevole - un grado di libertà di posizionamento.
