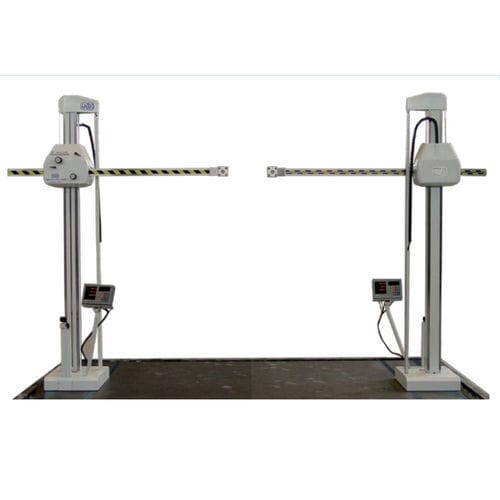

Macchina di misura a coordinate a braccio orizzontale MINITRICOORD

a sensore multiplo

Macchina di misura e tracciatura tridimensionale a struttura aperta su tutti i lati e ad asse orizzontale. Adatta per alti livelli di operatività. Questo tipo di macchina trova applicazione nei più svariati campi di controllo dimensionale potendo garantire, con i diversi e molteplici modelli, le soluzioni più personalizzate e più idonee a qualsiasi esigenza. I volumi di lavoro coprono le piccole, medie e grandi dimensioni. Essa è frutto, oltre che della ultracinquantenaria tradizione in metrologia, anche della trentennale esperienza nella costruzione di tali tipi di macchina. Vedi le specifiche tecniche di Tricoord e Minitricoord. Struttura e Caratteristiche Colonna verticale: profilo estruso a caldo in acciaio C40 – n. 8 piste di scorrimento (due per lato) cromate a spessore, durezza HRc60/62, rettificate di alta precisione – completa, sulla testa, di sistema con carrucola (montata su cuscinetti), per contrappeso – contrappeso, scorrevole all’interno, per la bilanciatura del corsoio – fine corsa. Braccio orizzontale: profilo estruso a caldo in acciaio C40 – n. 8 piste di scorrimento (due per lato) cromate a spessore, durezza HRc60/62, rettificate di alta precisione – completo di attacchi per testa di lavoro – fine corsa – la lavorazione delle guide di scorrimento è eseguita in modo da compensare la flessione dovuta al peso proprio (variabile in relazione allo spostamento). Corsoio: costruito in lega leggera con nervature opportunamente disposte onde annullare il più possibile le flessioni – l’accidentale caduta del corsoio, dovuta all’eventuale rottura del cavo del contrappeso, è protetta da un sistema di sicurezza che interviene istantaneamente.
