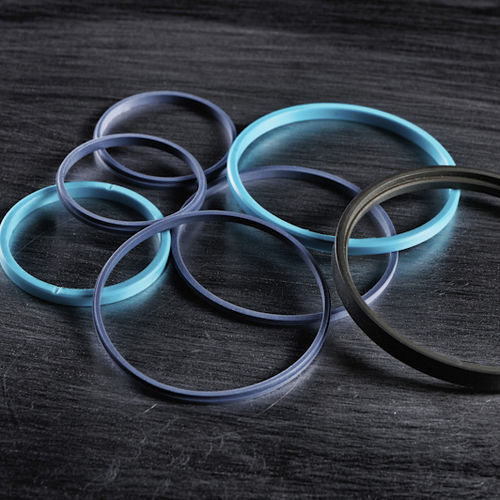

Guarnizione V-ring

PTFEper valvolaper cilindro idraulico

Gli anelli a V in PTFE sono utilizzati principalmente per la tenuta su steli di pistoni e pistoni di cilindri idraulici, presse, mandrini di valvole e comandi. Diversi labbri di tenuta e le lunghe superfici di contatto assicurano una buona tenuta. I set di tenuta sono costituiti da un anello di pressione, un anello di sicurezza e V-ring, che per numero e design sono adattati alle varie condizioni operative. Questo li rende più insensibili alla contaminazione del mezzo di esercizio rispetto alle guarnizioni monoblocco. Ulteriori vantaggi decisivi sono la loro stabilità di forma, che rende gli V-ring insensibili ai picchi di pressione, e la loro regolazione del precarico (piastre distanziatrici, molle). Inoltre, essi hanno una coppia di strappo favorevole anche dopo un lungo periodo di fermo. I profili standard sono realizzati in PTFE puro o PTFE con cariche. Esiste un design elastico per il campo di bassa pressione, un design è disponibile per un ampio spettro di prodotti, dove la funzione di tenuta è data da un effetto cuneo e un design resistente alla pressione, relativamente rigido per condizioni operative difficili. I set di tenuta a V sono realizzati mediante lavorazione meccanica e possono essere prodotti in una varietà di diametri e altezze. Set di tenuta a V a media pressione (MDM) - Campo di pressione: < 50 bar - Versione con profilo elastico Set di tenuta a V ad alta pressione (HDM) - Campo di pressione: Da 50 a 100 bar - Profilo relativamente rigido, guarnizioni ad effetto cuneo Set di tenuta a V a pressione estrema (HöDM) - Campo di pressione100 bar - 250 bar - Preferibile per funzioni di tenuta statica e pressioni pulsanti
