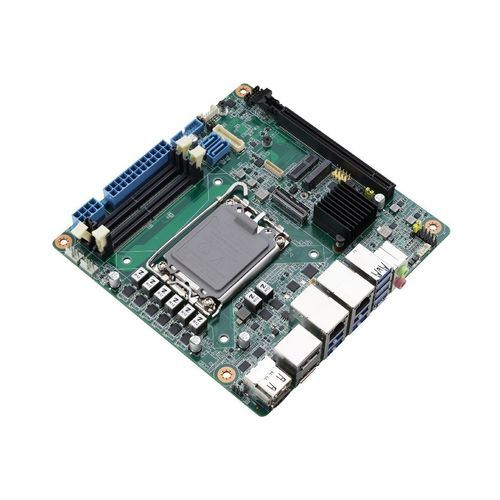

Scheda madre mini-ITX MIX-Q870A1

Intel® Core™ UltraDDR5 SDRAMSATA3

Panoramica
Parte della gamma di schede madri industriali AAEON, la MIX-Q870A1 è una scheda Mini-ITX progettata per applicazioni embedded e industriali compatte e ad alte prestazioni. Supporta processori Intel® Core™ Ultra 200S Series fino a 65W e raggiunge fino a 36 TOPS di performance AI integrate combinando la grafica Xe LPG di Arrow Lake con un NPU on‑chip. La piattaforma è compatibile con i principali framework AI e offre multiple opzioni di espansione modulare.

Caratteristiche principali

• Intel® Core™ Ultra 200S Series Processors
• DDR5, 6400MHz, Max 96GB
• PCIe Gen 5 x16 (1 slot)
• M.2 E-Key x1 + M.2 M-Key x2
• USB 3.2 Gen 2 x10
• SATA 6Gb/s x2
• HDMI 2.0 x2, DP 1.4 x2
• 1GbE LAN x1 + 2.5GbE LAN x1
• Alimentazione ATX

Caratteristiche dettagliate

• Supporto CPU e AI: Supporta processori Intel® Core™ Ultra 200S Series fino a 65W su socket LGA 1851 (Arrow Lake-S). Performance AI integrate fino a 36 TOPS grazie a Xe LPG e NPU on‑chip. Compatibile con OpenVINO™, WindowsML, DirectML e ONNX Runtime per flussi di inferenza accelerata.
• PCIe ed espansione: Uno slot PCIe Gen 5 x16 (16 lane) con jumper per la biforcazione delle lane per ospitare moduli aggiuntivi (NVMe SSD, NIC, frame grabber o schede fieldbus), consentendo un'espansione modulare anche con GPU discreta installata.
• Archiviazione: Configurazione di storage flessibile con M.2 2280 M-Key (PCIe a quattro lane per NVMe o acceleratore AI), M.2 2242 M-Key (SATA) e due porte SATA 6Gb/s. Il supporto Intel® RST consente RAID 0/1 su unità SATA per maggiore ridondanza dei dati.
• Display e I/O: Fino a quattro display indipendenti tramite due uscite HDMI 2.0 e due DisplayPort 1.4; connettore 40-pin LVDS/eDP per pannelli embedded. I/O posteriore con otto porte USB 3.2 Gen 2 e header interni per porte USB 3.2 Gen 1 aggiuntive.
• Networking e header: Interfacce Ethernet duali (2.5GbE + 1GbE). Include un header I/O digitale programmabile a 8 bit e un header USB che supporta due porte USB 3.2 Gen 1 aggiuntive per I/O e periferiche personalizzate.

Specifiche tecniche

• Modello: MIX-Q870A1
• Form factor: Mini-ITX
• Supporto CPU: Intel® Core™ Ultra 200S Series (LGA 1851), fino a 65W
• Performance AI integrate: Fino a 36 TOPS (NPU on‑chip + Xe LPG)
• Memoria: DDR5, fino a 6400MHz, massimo 96GB
• PCIe: PCIe Gen 5 x16 (16 lane) con jumper di biforcazione
• Slot M.2: M.2 E-Key x1, M.2 M-Key x2 (incluso M.2 2280 M-Key per NVMe e M.2 2242 M-Key per SATA)
• SATA: SATA 6Gb/s x2, supporto Intel® RST RAID 0/1
• USB: USB 3.2 Gen 2 x10 su I/O posteriore; header USB interno che supporta due porte USB 3.2 Gen 1
• Uscite video: HDMI 2.0 x2, DisplayPort 1.4 x2, connettore 40-pin LVDS/eDP
• Ethernet: 1 x 1GbE LAN, 1 x 2.5GbE LAN
• Alimentazione: alimentazione ATX
• I/O interni: header I/O digitale programmabile a 8 bit
• Tipo di socket: LGA 1851
• Supporto framework AI: OpenVINO™, WindowsML, DirectML, ONNX Runtime
