Sistema di I/O analogico S100

HARTdi sicurezzaremoto

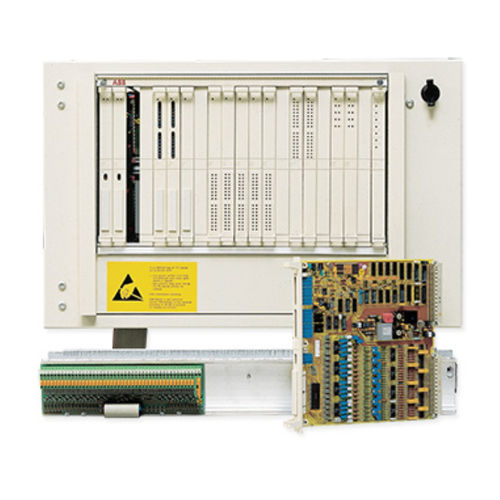

ABB S100 I/O per Advant Master DCS, un sistema di I/O su base rack per Advant Controller 410 e Advant Controller 450. Il sistema di I/O S100 è disponibile per la serie di controllori Advant 400. Il sistema di I/O diretto S100 è costituito da moduli di I/O da 4 a 32 canali, a seconda del tipo, che vengono collocati nei subrack di I/O. L'I/O S100 consiste in uno o più rack di I/O con diverse schede di I/O, unità di connessione e cavi che coprono un'ampia varietà di applicazioni ed esigenze specifiche. Le schede di I/O sono suddivise in gruppi, a seconda della loro funzione. All'interno di ciascun gruppo sono presenti diverse schede di I/O con funzionalità e complessità diverse. Il controller Advant 410 include un rack di I/O S100 integrato, mentre il controller Advant 450 interfaccia fino a cinque sub-rack di I/O S100 attraverso un modulo di interfaccia e cavi singoli o ridondanti. I modem ottici consentono la localizzazione remota dei sub-rack di I/O S100. Sono disponibili anche varianti per l'integrazione di moduli di sicurezza intrinseca e multiplexer HART. ABB massimizza il vostro investimento nel sistema e fornisce un percorso evolutivo per il vostro DCS ABB. Questo è possibile progettando sistemi di controllo in continua evoluzione e fornendo servizi che estendono il ciclo di vita e migliorano la disponibilità e le prestazioni dei sistemi del portafoglio ABB e non solo. La gamma di moduli di I/O S100 è completa e comprende ingressi e uscite binarie e analogiche di uso generale e interfacce speciali per compiti particolari. Gli I/O S100 sono collegati al controllore tramite un cavo di estensione del bus (lunghezza massima 12 m). L'estensione ottica del bus disponibile consente di distribuire gli I/O fino a 500 m (1640 piedi).
