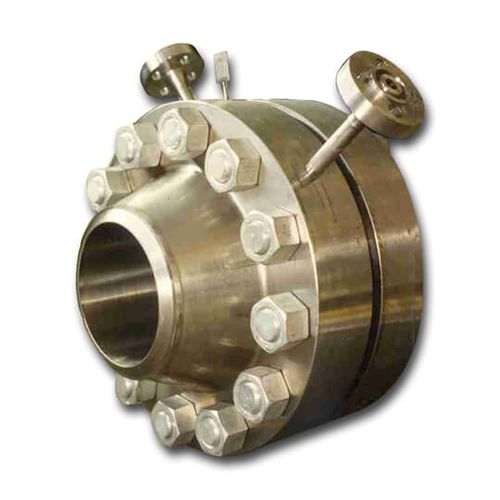

Flangia a orifizio FPD160

Giunti/assemblaggi di flange di orifizio a saldare da inserire tra le flange RF, FF o RTJ. Le flange di orifizio includono i punti di presa DP e sono fornite con la necessaria piastra di orifizio, le guarnizioni, i dadi, i bulloni e le viti di fissaggio, progettate per misurare il flusso di liquidi, gas o vapore puliti o contaminati. ABB FPD160 è una gamma di orifizi per la misura di portata montati in raccordi flangiati con raccordi flangiati saldati. Le piastre orbitali sono disponibili con una varietà di profili per gestire un'ampia gamma di applicazioni, da fluidi puliti e liquidi a bassa viscosità fino a fluidi sporchi o liquidi ad alta viscosità. Modelli di orifizi: - Orifizio concentrico a bordo quadrato per liquidi puliti/gas/vapore - Orifizio a quarto di cerchio per fluidi viscosi - Orifizio conico d'ingresso per fluidi viscosi - Orifizio eccentrico per fluidi sporchi - Orifizio segmentale per fluidi sporchi - Orifizio in supporto tra le flange dell'orifizio RTJ Dati Raccordi con flangia di orifizio pronti per la saldatura diretta nella tubazione: - raccordi accuratamente posizionati - completi di guarnizioni, dadi e bulloni Dotati di orifizio per la misurazione a basso costo: - piastra in acciaio inox 316 con flange in acciaio al carbonio o in acciaio inox - altri materiali disponibili Progettati e prodotti secondo gli standard più recenti: - piastre conformi alla norma ISO5167:2003 (sono disponibili altri standard di progettazione) - flange conformi alla norma ASME B16.36 Gamma di forature/valutazioni delle flange disponibili: - per rivestimenti di flange a profilo rialzato, piatto o RTJ
