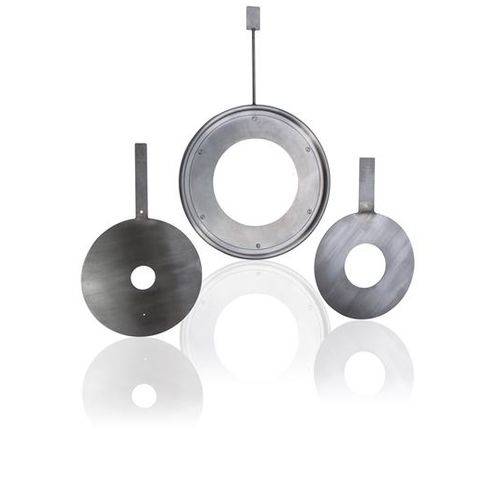

Lastra a orifizi per misurazione di portata a pressione differenziale FPD150

Piastre di misura del flusso da inserire tra le flange RF, FF o RTJ Disponibili in versione concentrica (con bordo quadrato, ingresso conico e profilo a quarto di cerchio) o eccentrica (con profilo eccentrico e segmentale) per misurare il flusso di liquidi puliti o contaminati, gas o vapore. FPD150 è una gamma di orifizi di misura della portata, alcuni dei quali disponibili con consegna il giorno successivo, se necessario, e sono disponibili con una varietà di profili per gestire un'ampia gamma di applicazioni, da fluidi puliti e liquidi a bassa viscosità fino a fluidi sporchi o liquidi ad alta viscosità. Di solito vengono forniti con una scheda dati saldata alla circonferenza (o integrata con essa). Su questa scheda possono essere incise informazioni quali il numero di etichetta e il foro della piastra orifizio, tutte visibili senza rimuovere la piastra dalla linea. Dati Disegni delle piastre orifizio: - Piastra orifizio concentrica a bordo quadrato per liquidi puliti/gas/vapore - Orifizio a quarto di cerchio per fluidi viscosi - Orifizio a ingresso conico per fluidi viscosi - Orifizio eccentrico per fluidi sporchi - Orifizio segmentale per fluidi sporchi - Orifizio in supporto per l'inserimento tra le flange dei tubi RTJ
