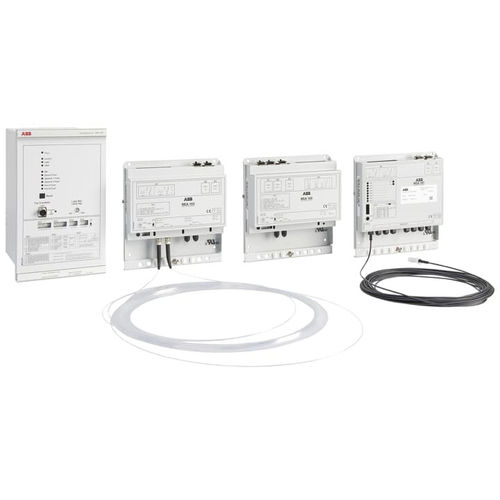

Sistema di protezione contro gli archi elettrici REA 101

Il REA 101, il modulo principale del sistema di protezione contro i guasti d'arco REA, funziona come dispositivo autonomo o in combinazione con altri moduli REA 101 e con moduli di espansione del tipo REA 103, REA 105 o REA 107. Ambito di applicazione - Dispositivo affidabile e veloce per la riduzione dei guasti da arco elettrico per quadri di bassa o media tensione isolati in aria - Vantaggi del prodotto - Consente una protezione ridondante, istantanea e a prova di guasto da arco elettrico - Riduce al minimo i danni ai materiali, aumenta la sicurezza del personale operativo e consente un agevole ripristino dell'alimentazione - Protezione affidabile e rapida contro i guasti da arco elettrico basata sul rilevamento ottico dei lampi d'arco (AFD) con sensore di luce a fibra ottica - Il funzionamento senza disturbi può essere garantito con criteri secondari: Rilevamento simultaneo di sovracorrenti trifase o di sovracorrenti bifase e neutro con soglie regolabili - Il sistema di autocontrollo monitora continuamente le tensioni di esercizio, i sensori a fibre ottiche utilizzati per il rilevamento dell'arco voltaico, l'integrità del cablaggio tra il modulo principale e i moduli di espansione e i collegamenti di segnale a fibre ottiche tra i moduli principali - Caratteristiche del prodotto - Supporta un sensore a fibre ottiche a loop o di tipo radiale, oppure un sensore puntiforme a lente per il rilevamento della luce d'arco - Tre ingressi di misura della corrente a basso carico per il collegamento di TA del nucleo di protezione - Due uscite IGBT ad alta velocità per l'intervento diretto di CB in meno di 1 ms - Supporta l'estensione del sistema ad ampio raggio con due collegamenti in fibra ottica per il trasferimento rapido dei segnali di luce, sovracorrente o intervento tra i moduli principali REA 101, anche su lunghe distanze fino a 2 km - Per ogni unità principale REA 101 è possibile collegare fino a 10 unità di estensione -
