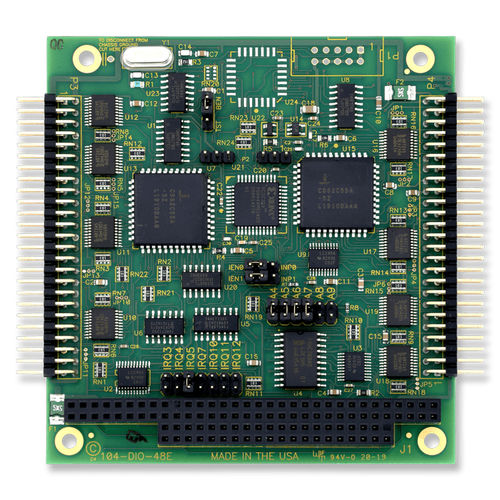

Scheda I/O digitale P104-DIO-48S
TTLPC/104-plusPCI

scheda I/O digitale
scheda I/O digitale
scheda I/O digitale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di segnale
digitale
Bus
TTL
Formato
PCI, PC/104-plus
Altre caratteristiche
programmabile

Descrizione

-PC/104-Plus (PCI-104 opzionale) -48 o 96 canali TTL-DTL ad alta velocità I/O digitale -Ingresso e uscita selezionabili via software come porte a 8 e 4 bit -Emula 4 PPI 8255 standard del settore (modalità 0) -Design dell'interfaccia PCI a 32 bit -Circuiti tamponati per una maggiore capacità di pilotaggio -Basso overhead della CPU -Stati di accensione noti -Lettura dello stato delle porte di uscita -Connettori IDC standard a 50 pin (x4) -disponibili versioni da 0 a +70° C e da -40 a +85° C -Disponibile RoHS. Contattateci per informazioni sull'ordine -Progettato, realizzato, supportato e prodotto negli USA I/O digitale a 48 e 96 canali PC/104-Plus o PCI-104 con cambio di stato Ciascuna linea di I/O di questa scheda è dotata di buffer e in grado di erogare 32mA o 64mA. La scheda simula i chip di interfaccia periferica programmabile (PPI) per fornire un'interfaccia informatica alle linee di I/O digitali. Ogni PPI supporta due porte a 8 bit (A, B) e due porte a 4 bit (Chi, Clow). Ciascuna porta può essere configurata per funzionare come latches di ingresso o di uscita. I buffer delle linee di I/O (tipo 74ABT240 e 74ABT245) sono configurati automaticamente dalla logica hardware per l'ingresso o l'uscita in base all'assegnazione software della direzione del registro di controllo PPI. Le uscite dei buffer di I/O sono tirate su tramite resistenze da 10KO a +5VDC. Le connessioni di cablaggio I/O avvengono tramite header a 50 pin sulla scheda. Ciò garantisce la compatibilità con i rack di montaggio dei moduli OPTO-22, Gordos, Potter & Brumfield, Western Reserve Controls, ecc. Ogni secondo conduttore dei cavi piatti è collegato a terra per ridurre al minimo la diafonia tra i segnali. Se necessario per i circuiti esterni, l'alimentazione a +5VDC è disponibile su ciascun connettore di I/O al pin 49.

---

Cataloghi

P104-DIO-96
P104-DIO-96
2 Pagine
