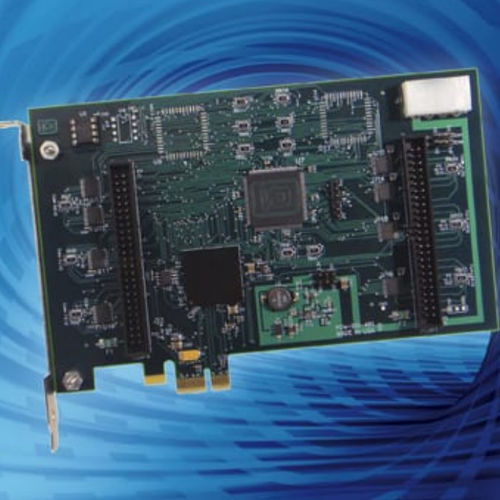

Scheda I/O digitale PCIe-DIO-48S

TTLPCI Expressdi automatizzazione

-48 o 24 canali di linee di I/O digitali TTL ad alta corrente -Rilevamento del cambiamento di stato (COS) e funzionalità di interrupt -Compatibile con lo standard industriale 8255 PPI -Due header maschi a 50 pin con 24 linee digitali ciascuno -Pin di interrupt utente su ciascun connettore DIO -Tutte le 48 linee di I/O digitali sono bufferizzate con capacità di corrente di 32mA source / 64mA sink -Porte a quattro e otto bit selezionabili indipendentemente per ingressi o uscite -Pull-up sulle linee DIO (pull-down opzionale) -5V VCCIO (3,3V opzionale) -VCCIO disponibile per l'utente su ciascun header di I/O -Compatibile con i rack I/O standard del settore come Grayhill, Opto 22, Western Reserve Controls, ecc. -Facile aggiornamento da PCI-DIO-48S -Progettato, realizzato, supportato e prodotto negli USA OPZIONI DI FABBRICA -3,3V VCCIO (LVTTL) -Connettore Molex di tipo PC per una capacità massima di erogazione di corrente a 5V VCCIO -Versione conforme alla direttiva RoHS -Funzionamento a temperature estese (da -40°C a +85°C) Schede I/O digitali PCI Express con rilevamento del cambio di stato La scheda PCIe-DIO-48S è una scheda PCI Express (PCIe) a 48 canali progettata per essere utilizzata in una serie di applicazioni di I/O digitale. Utilizza il bus PCI Express ad alta velocità per trasferire i dati digitali da e verso la scheda. L'I/O digitale è compatibile con 8255 PPI (modalità 0), il che lo rende facile da programmare. Ciò consente anche una migrazione semplice e senza problemi da altre schede di I/O digitale PCI ACCES. La scheda dispone di un connettore PCI Express a 1 corsia che può essere utilizzato in qualsiasi slot di espansione PCI Express x1, x2, x4, x8, x12 o x16.
