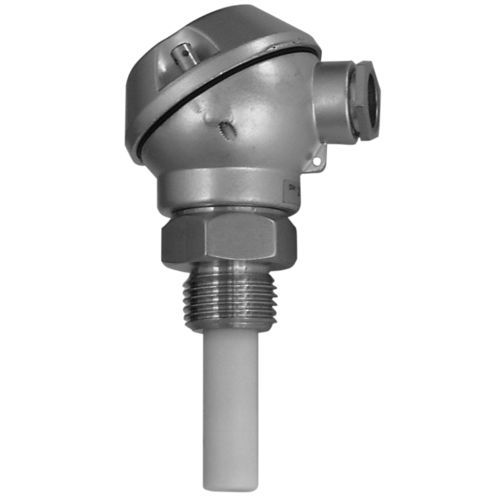

I dispositivi della serie Capcont M con elettronica di valutazione integrata sono finecorsa compatti per la supervisione dei livelli di riempimento di liquidi e materiali solidi in contenitori o tubazioni a temperature di processo da -30°C a +125°C e pressioni di processo da -1 a 10 bar.
Il dispositivo è adatto per il rilevamento dei valori limite o anche come protezione contro il funzionamento a secco di liquidi e sostanze viscose, ma anche di materiali in polvere e a grana fine, come ad esempio cereali, farina, latte in polvere, alimenti da miscelare, cemento, gesso o gesso. Può essere utilizzato in materiali elettricamente conduttivi e non conduttivi.
Funzione
Il finecorsa di livello Capcont M è un sensore di funzionamento capacitivo con rilevamento del valore limite.
L'asta di elettrodo, il materiale di riempimento e la parete del contenitore realizzano un condensatore elettrico. La variazione del materiale di riempimento provoca una variazione di capacità che viene valutata dall'elettronica e convertita in una corrispondente reazione di commutazione. Al superamento o al superamento del valore limite, viene generato un segnale di commutazione sull'uscita di commutazione PNP. Ciò consente il controllo di relè, contraenti, valvole magnetiche, unità di segnalazione luminosa, avvisatori acustici e ingressi SPS. Un LED giallo collegabile indica un'uscita di commutazione PNP attiva.
È integrata la possibilità di modificare la sicurezza minima/massima. La regolazione della sensibilità di reazione avviene tramite un potenziometro.
---
