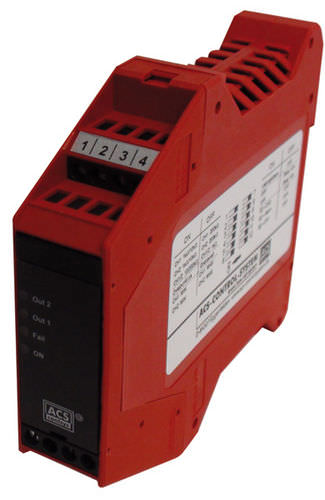

Relè di controllo di livello (EX)SRA-100-U0
su guida DIN

relè di controllo di livello
relè di controllo di livello
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Valore misurato
di livello
Montaggio
su guida DIN
Corrente di intervento

10 A

Tensione di attivazione

250 V

Descrizione

Il relè a sonda (Ex) SRA-100-U0 funziona in combinazione con sonde conduttive, come interruttore di livello o controllo in liquidi conduttivi come acqua, alcali e acidi. Agli elettrodi viene applicata una bassissima tensione funzionale, in conformità alla norma VDE 0100 Parte 410, pari a circa 9 V. Ciò significa che il contatto con le sonde è del tutto innocuo. Non appena il materiale di riempimento elettricamente conduttivo forma un collegamento tra la terra e, ad esempio, l'elettrodo massimo, scorre una piccola corrente alternata, che viene convertita in un'uscita a relè nell'elettronica di valutazione. Nel caso di contenitori metallici, la parete del contenitore può essere utilizzata come massa, o come elettrodo nel caso di contenitori non metallici. L'uso della tensione alternata impedisce la corrosione delle aste della sonda e la decomposizione elettrolitica del prodotto. Il dispositivo può funzionare con un bloccaggio a relè o con punti di commutazione di minimo e massimo, nonché con un indicatore di livello a doppio limite con due uscite separate. In questo modo è possibile implementare una serie di compiti di misura, come il traboccamento, la protezione contro il funzionamento a secco, il controllo a due punti, il rilevamento dell'umidità, ecc. La sensibilità alla conducibilità del liquido può essere regolata mediante una regolazione grossolana e fine. Grazie a un ritardo di commutazione regolabile fino a circa 8 secondi, qualsiasi movimento d'onda nel contenitore viene mascherato. Come ulteriori caratteristiche speciali, il relè della sonda (Ex) SRA-100-U0 offre il monitoraggio dell'interruzione di linea con un relè di allarme, un'alimentazione ad ampio raggio di 20 ... 253 V CA / CC e la possibilità di utilizzare gli elettrodi in aree Ex (fino alla Zona 0).

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di ACS Control-System GmbH
