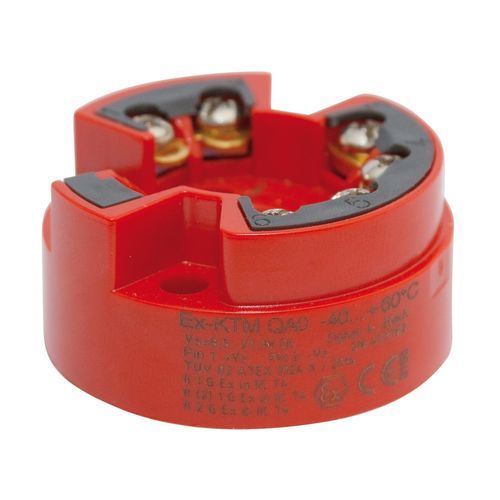

Trasmettitore di temperatura su testa di sonda TRANSCONT (EX)KTM

2 cavi4-20 mAantideflagrante

Il trasmettitore di temperatura Transcont KTM , da collegare a una termoresistenza Pt100, è un convertitore di segnali di temperatura per misurare, convertire e monitorare le temperature nell'intervallo da -100°C a +600°C con un campo di misura compreso tra 20 Kelvin e 700 Kelvin. Grazie all'uscita di commutazione PNP integrata nella versione a 2 fili (4 ... 20 mA), in molti casi è possibile rinunciare a dispositivi di valutazione separati. Funzionamento Il trasmettitore di temperatura Transcont KTM può essere installato in una testa di connessione (forma B) o in una custodia da campo. Una corrente costante viene impressa da una sorgente di corrente integrata attraverso una resistenza Pt100 a 2 o 3 fili incorporata nel sensore. Questa corrente provoca una caduta di tensione attraverso la Pt100, che aumenta o diminuisce a seconda del livello di temperatura del fluido da misurare. Il segnale di tensione proporzionale alla resistenza generato sulla Pt100 viene registrato dal trasmettitore, linearizzato e convertito in un segnale di corrente continua di 4 ... 20mA o in un segnale di tensione continua di 0 ... 10V. Il segnale di tensione della Pt100 viene monitorato e se il sensore si rompe, l'informazione di guasto viene fornita tramite il segnale di uscita 4 ... 20 mA o 0 ... 10V. In questo caso, il segnale di uscita sale a 21,7 mA o a 10,85 V. In caso di cortocircuito del sensore, il segnale scende a 3,55 mA o a 0 V. Con il trasmettitore della testa di temperatura in tecnologia a 2 fili con 4 ... 20 mA, è possibile integrare un'uscita di commutazione PNP liberamente regolabile, a prova di sovraccarico e cortocircuito, che utilizza il principio del circuito aperto.
